缓和曲线的测设

---

为了行车更安全、舒适，在一些设计行车速度较快、圆曲线半径较小的曲线段，常要求在曲线和直线之间设置一段半径由无穷大逐渐变化到圆曲线半径的曲线，这种曲线称之为缓和曲线。国内、外目前基本采用回旋曲线的一部分作为缓和曲线。如图11－8所示，带有缓和曲线的圆曲线共由三部分组成，即第一缓和曲线段ZH～HY、圆曲线段(即主曲线段)HY～YH、第二缓和曲线段YH～HZ。依此可知，整个曲线共有五个主要点，即：

直缓点(ZH)：由直线进入第一缓和曲线的点，即整个曲线的起点。

缓圆点(HY)：第一缓和曲线的终点，从这点开始进入圆曲线。

曲中点(QZ)：整个曲线的中间点。

圆缓点(YH)：圆曲线的终点，进入第二缓和曲线的起点。

缓直点(HZ)：第二缓和曲线的终点，进入直线段的起点，它也是整个曲线的终点。

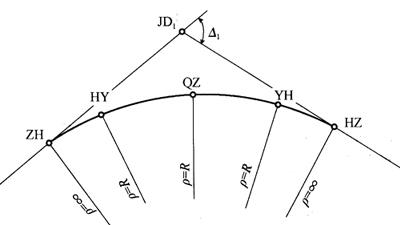

图11－8 缓和曲线主点
