绘制图形的格式化输出

---

我们制作了病虫点状和面状分布图，并通过分析、汇总等处理获得了大量的图形化信息，利用与计算机连接的打印输出设备可以将其直接打印输出，也可以从文件菜单中选择输出(Export)命令，将其转换成JPG、Windows Metafile或Windows Bitmap等格式文件存储在计算机中。同时，ArcView GIS还提供了版面设计(Layout)功能，可以按照格式模板或自己设计的版式输出图形。

1 利用版面设计模板输出图形

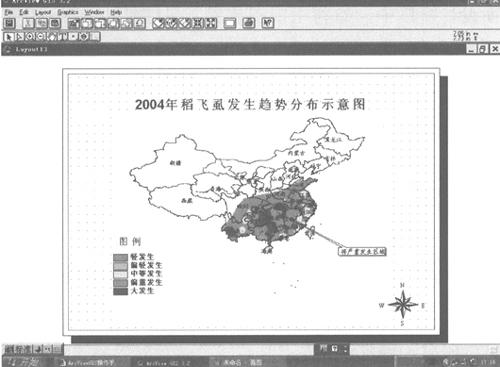

例如，我们制作了2004年稻飞虱发生趋势分布示意图，可以用版面设计模板将其输出。点击选择使视图窗口处于活动状态，从界面视图(View)下拉菜单中选择版面设计(Layout)选项，在出现的模板管理器(Template Manager)对话框中选择所需模板，并点击确认键，屏幕将出现一个新的版面设计窗口，其次按选定版式排列的活动状态视图窗口的内容，双击标题并对之进行编辑；点击图例位置，从界面菜单制图或标注字符(Graphics)菜单选择简化(Simplify)操作，选择并删除多余部分，然后将剩余部分用按钮画方形框全部选定，点击界面上组合(Group)按钮，将图例重新组合，再通过适当的移动调整，即可获得较为美观的输出格式，见图11－64。

图11－64 示利用版面设计模板输出地图

同样，利用与计算机连接的打印输出设备可以将按模板排列的地图直接打印输出，或从文件菜单中选择输出(Export)命令，将其转换成JPG、Windows Metafile或Windows Bitmap等格式文件存储在计算机相应目录中。

2 自己设计版式输出图形

用户可以根据需要自行定义图形版式大小，并把众多图形或表格放置在同一个版面中。自己设计版式一般要经过以下三个步骤：一是新建一个空白的版面设计窗口并定义页面大小；二是把所需图形摆放到版面设计窗口；三是添加标题及对其进行必要的修饰。

2．1 新建空白版面设计窗口并定义页面

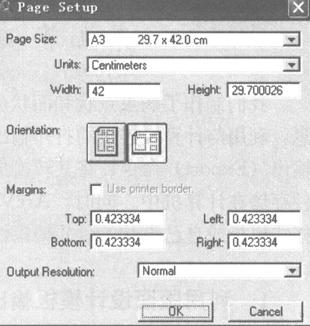

在项目(Project)窗口，双击版面设计图标，屏幕将出现一个空白的版面设计窗口。从界面版面设计(Layout)下拉菜单选择页面设置(Page Setup)选项，屏幕将出现页面设置对话框，见图11－65。根据需要选择纸张大小并定义页边距等，设置完毕后点击确认键，版面设计窗口将随之发生相应的改变。

图11－65 示页面设置对话框

2．2 把所需图形摆放到版面设计窗口

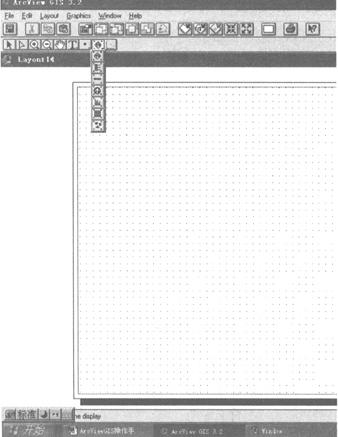

点击界面上视图画面设计(View Frame)按钮，使其出现下拉工具栏，见图11－66。

图11－66 示画面设计按钮下拉工具栏

利用这些工具就可以把图形或表格等放置到版面设计窗口中。如利用视图放置工具可以将一个视图窗口的内容放置到版面设计窗口中，同样利用柱状图放置工具、表格放置工具、图例放置工具、图片放置工具等可以将对应的图形、表格、图例、图片等放置到版面设计窗口中。下面以放置视图窗口中制作的分布图为例进行说明。

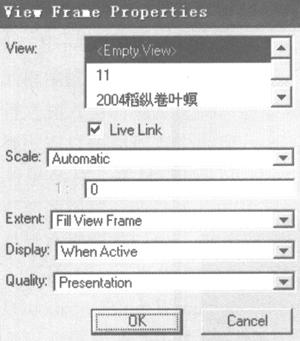

点击选择View放置工具后，用鼠标在版面设计窗口画一个方框，用于定义View中分布图在设计窗口的位置和范围，这时屏幕将会出现一个名为视图画面来源(View Frame Properties)对话框，见图11－67。

图11－67 示View画面来源对话框

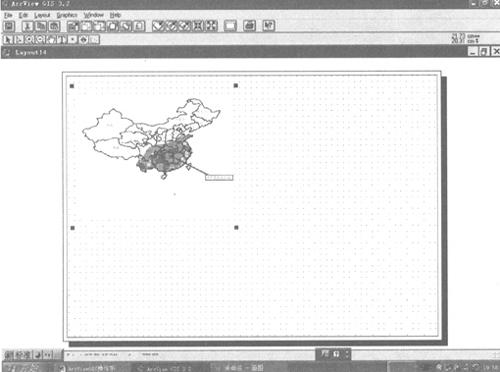

从对话框视图(View)栏列表选择所需视图窗口，并点击确认键，那么被选中视图窗口的病虫分布图立即就被放置到版面设计窗口画框处，见图11－68。

图11－68 示版面设计窗口添加的View中图形

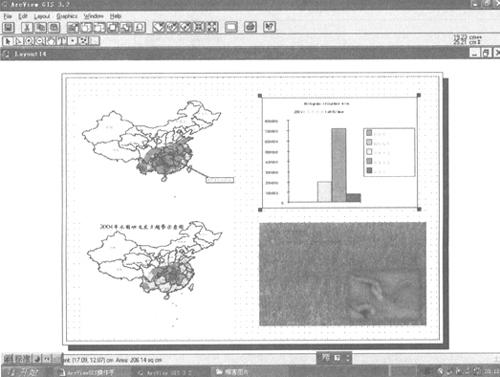

与放置视图窗口中制作的分布图一样，通过运用其他放置工具，可以在版面设计窗口不同位置放置柱状图、表格、图片等，见图11－69。

图11－69 示版面设计窗口添加的图形及图片

需要注意的是：版面设计窗口中放置的图形或表格等，与其在视图窗口或表格窗口显示的是一致的，并且会随着视图窗口或表格窗口中显示的变化而发生相应的变化。

2．3 添加标题及进行必要的修饰

在版面设计窗口，可以用挑选工具对放置的图形或表格等选择并进行放大、缩小、删除等操作。与视图窗口一样，也可以运用相应的工具进行添加文字或图形等标注性操作，见图11－70。

图11－70 示版面设计窗口添加标注操作

同样，利用与计算机连接的打印输出设备可以将自行设计版式的内容直接打印输出，或从文件菜单中选择输出(Export)命令，将其转换成其他格式文件存储在计算机相应目录中。
