经纬仪应满足的条件

---

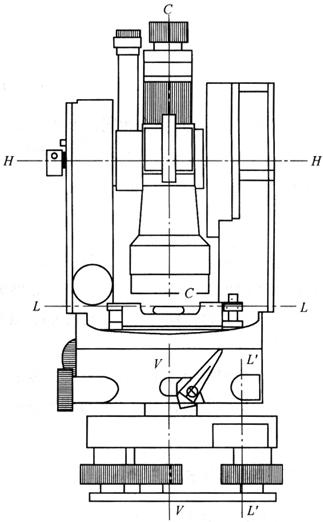

如图3－18所示，经纬仪的主要轴线有横轴(或水平轴)HH；竖轴(或垂直轴)VV；望远镜视准轴(或照准轴)CC；照准部管水准器轴LL。

图3－18 经纬仪的主要轴线

为使经纬仪能正确工作，各主要轴线应满足下列条件：

1)竖轴应垂直于水平度盘且过其中心。

2)照准部水准管轴应垂直于仪器竖轴。

3)视准轴应垂直于横轴。

4)横轴应垂直于竖轴。

5)横轴应垂直于竖盘且过其中心。

上述五项条件中，第1)、5)两项仪器出厂时已保证满足条件，作业时只检查2)、3)、4)项。另外，还要对仪器十字丝、指标差及光学对中器进行检验与校正。
