红麻硫酸盐法蒸煮过程中碳水化合物的溶出规律

---

化学法蒸煮的目的是除去木质素和其它杂质，而尽量保留纤维素和适当保留半纤维素，以利造纸。但在木质素脱除过程中，纤维素和半纤维素都不可避免地受到不同程度的破坏。图4－5－11为红麻硫酸盐法蒸煮过程中纸浆碳水化合物含量的变化曲线。在相同的蒸煮时间内，纸浆中碳水化合物的大小顺序为：麻皮浆＞全秆浆＞秆芯浆。

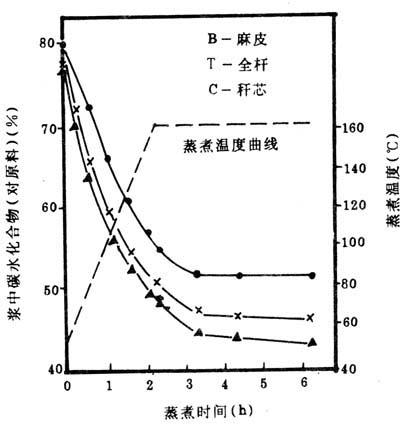

图4－5－11 红麻硫酸盐法蒸煮过程中纸浆碳水化合物含量的变化

在红麻硫酸盐法蒸煮过程中，碳水化合物的溶出情况分为三个阶段：

①升温阶段：对碳水化合物的破坏最厉害，浆中碳水化合物含量迅速下降。到最高蒸煮温度165℃时，碳水化合物溶出率分别为：全秆34．8%，秆芯37．2%，麻皮31．0%。

②保温0～1h阶段：浆中碳水化合物仍有一定程度破坏，碳水化合物溶出率为：全秆4．8%，秆芯5．6%，麻皮3．6%。

③保温1h以后，碳水化合物破坏较少，溶出率仅分别为：全秆1．1%，秆芯1．8%，麻皮0．3%。
