等离子弧特点及类型

---

1．等离子弧特点

等离子弧是在自由钨弧经压缩强化(即机械压缩效应、热压缩效应及磁压缩效应)而获得电离度更高的电弧等离子体，又称压缩电弧。等离子弧能量密度可达10⁵～10⁶W／cm²(自由钨弧＜10⁵W／cm²)，温度可达18000～24000K(自由钨弧为5000～8000K)，焰流速度超过300m／s。故而在焊接、喷涂、堆焊和切割等热加工领域获得广泛应用。

2．等离子弧类型

按电源联接方式和形成等离子弧的过程不同，等离子弧有非转移型、转移型和联合型三种类型，见图3．4－1。

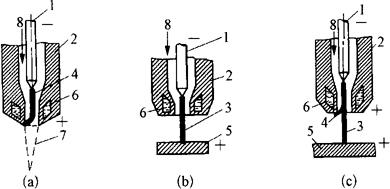

图3．4－1 等离子弧三种类型

(a)非转移型等离子弧；(b)转移型等离子弧，(c)联合型等离子弧

1－钨极，2－喷嘴；3－转移弧；4－非转移弧，5－工件；6－冷却水，7－弧焰；8－离子气

表3．4－1为三种类型等离子弧的特点。

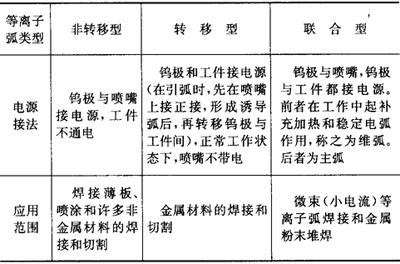

表3．4－1 等离子弧的特点
