等离子弧切割工艺参数

---

(1)切割气体 氩、氮、氢、混合气体或压缩空气都可作为切割气体，气体的选择依切割工件材料而定，气体的导热性越好，等离子弧温度越高，气体的原子或分子质量越大，越易于熔化金属从割口中排开，氢气导热性好，切割速度快，割口粗糙度校但是其分子质量轻，因此，一般氢主要与氮气或氩气混合使用，适宜于切割有色金属，氮气导热性好，但是割口粗糙且不平行，切割过程还会产生有毒的一氧化氮气体，氮气适宜切割碳钢，氩气导热性差，但是原子质量大，切割速度慢，适宜于切割薄板和化学活泼性强的材料，空气中含有大量氮，在等离子弧中作为切割气体，空气中含有的氧在金属中产生氧化反应而提高工件温度，因此可大大提高碳钢的切割速度，还可减少割口底部的割瘤，空气等离子弧切割时，也会产生有毒气体．

(2)切割电流(转移弧电流) 切割电流越大，割口宽度越大，越易形成V形割口，表5-6列出切割电流与割口宽度的关系．

表5-6 切割电流和割口宽度的关系

(3)切割速度 切割速度分最快切割速度和最佳切割速度，切割速度过大，割口呈V形，割口表面有明显割纹，割口底部有割瘤，最佳切割速度时割口呈平行状态，图5-20示出最快切割速度与最佳切割速度与板厚的关系．

图5-20 切割速度与板厚的关系

表5-7列出了等离子弧切割常用的工艺参数．

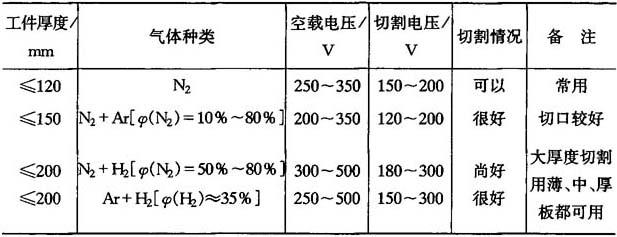

表5-7 等离子弧切割参数
