竣工图的测绘

---

地下工程竣工后，为检查隧道和硐室主要构筑物的位置是否符合设计要求，便于工程使用中检修和安装设备提供测量数据，施工单位必须提供竣工图。

竣工测量的主要工作包括以下内容：

1)检测隧道和主要硐室中心线，在直线段每隔50m，曲线段每隔20m检测一点。

2)隧道中线与各硐室中线交点、曲线交点、终点应留永久标志，并编号，入档保存。

3)竣工测量要测绘纵断面和横断面图。纵断面沿中线方向测定底部和拱顶高程，每隔10～20m测定一点，绘制纵断面图，并套绘设计坡度线比较。隧道和硐室应测定横断面，直线隧道每隔10m、曲线隧道每隔5m测定一个断面。横断面测量可用支距法，测量时以中线为纵轴，起拱线为横轴，分别量出起拱线至拱顶的纵距和横距，还要量出起拱线和底部的纵距和到腰线的距离，如图12－21(a)所示。横断面测量也可采用极坐标法，如图12－21(b)所示。

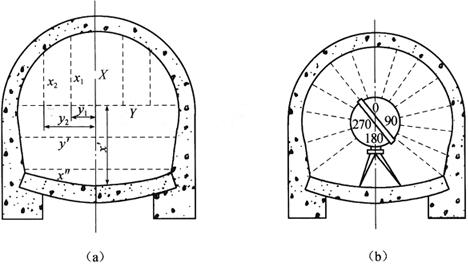

图12－21 隧道横断面测量

4)地下工程竣工后，还应提交有关施工测量的各种数据和图表资料，如地面控制测量外业资料与成果表、地下导线测量资料、贯通测量资料、施工测量中重大技术问题记录、地下工程平面图、纵断面图、横断面图及技术总结等，并装订成册作为技术档案保存。
