竖盘指标差

---

如图3－16所示，如果指标不位于过竖盘中心的铅垂线上，则视线水平时的读数不是90°的整倍数，而是相差x，即为竖盘指标差。为求得正确角值α，需加入指标差改正，即：

α_左=90°－L+x (3－2)

α_右=R－270°－x (3－3)

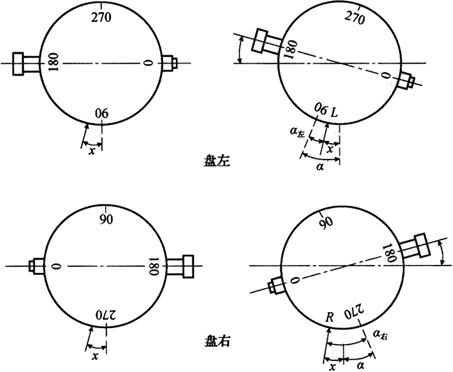

图3－16 竖盘指标差计算示意图

取平均值得

上式与式(3－1)完全相同，因此取盘左、盘右结果的平均值时，指标差x的影响已自然消除。式(3－2)与式(3－3)分别为加入x改正后的盘左和盘右的竖直角，应该相等，则可得：

这就是利用盘左、盘右照准同一目标的读数，按上式求算指标差x。如果x为正值，说明视线水平时的读数大于90°或270°，如果为负值，则情况相反。

以上各公式是按顺时针方向注记的竖盘推导的，同理也可推导出逆时针方向注记竖盘刻度的计算公式。

在竖直角测量中，常常用指标差来检验观测的质量，在观测的不同测回中或在观测不同的目标时，指标差的较差应不超过规定的限值。用DJ6级经纬仪做一般工作时，指标差的较差要求不超过25″。
