空气动力输送装置

---

3．3．1 空气动力输送装置的设计原则

空气动力输送装置的设计原则见图3－52。

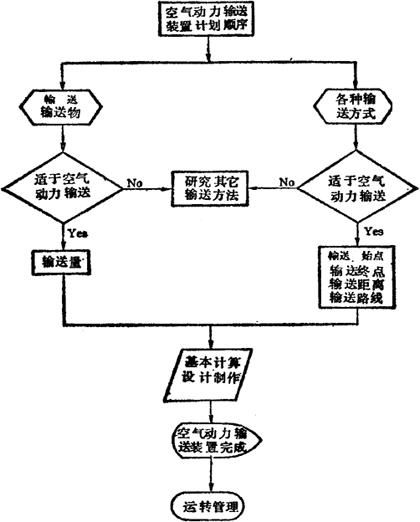

图3－52 空气动力输送装置计划的顺序

3．3．2 颗粒输送装置比较表(干式、粉末)

颗粒输送装置比较表(干式、粉末)，见表3－14。

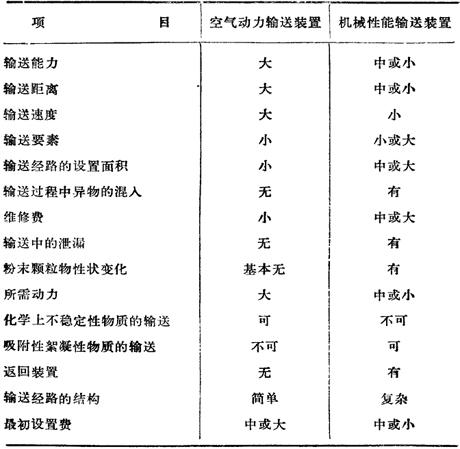

表3－14 颗粒输送装置比较表

3．3．3 输送物种类

①粉状物：酸性白土、农药、矾土、煤粉、颜料、灰、水泥、粉末药品、粉末原料等。

②颗粒物：大米、小麦、豆子等谷物；合成树脂颗粒、砂子、颗粒状肥料、岩盐等。

③块状物：石灰、木屑、木片块、轻金属容器、合成树脂容器等。

④纤维状物：羊毛、原棉、纸浆、碱性纤维素等。

⑤片状物：纸片、铝箔、马口铁的冲裁废料等。

不适于空气动力输送的有：粘着性极强的颗粒、混进焦油的粉尘和颗粒以及粗大颗粒。

各种类型物质输送状况(见表3－15)。

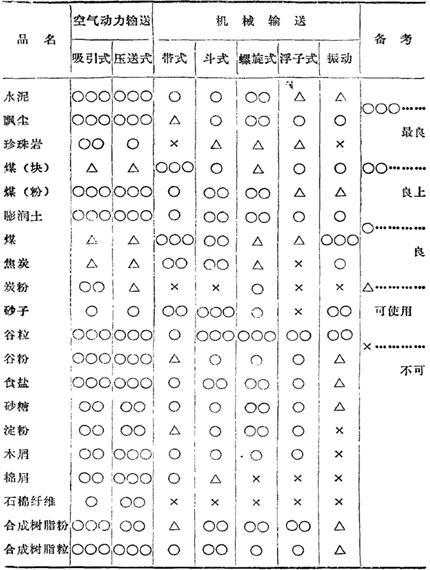

表3－15 各类物质输送状况

3．3．4 输送方式的选择

(1)吸引式

此方式用于散装颗粒的装卸，将粉尘从多个地点集中到一个地点进行输送，并适于防止运输过程中，特别是在起运时粉体飞散，可避免油、水分混入输送物中，也适用于路途较近而路面情况复杂以及起运地点狭窄等场合(见图3－53)。

图3－53 吸引式流程示意图

(2)压力式

此方式用于从一个地点向多个地点的分散运输，适于微小粉末，目的地场地狭窄，大容量长距离运输以及准备变更运输距离的场合，还可充作原料发送车，见图3－54。

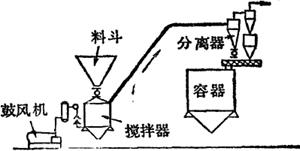

图3－54 压力式流程示意图

(3)吸引压力式

用于从多个地点运至多个地点的运输，并适于移动式运输装置，将散放的原料直接送至制造厂，需要设转运站的集中或分散的运输，见图3－55。

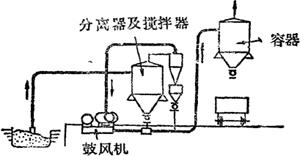

图3－55 吸引压力式流程示意图

3．3．5 各种类型的搅拌机器

各种类型的搅拌机器见图3－56。

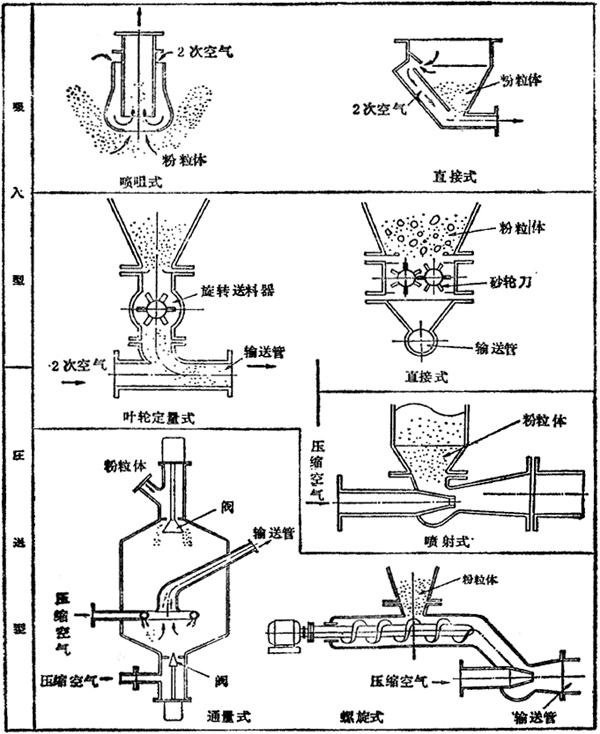

图3－56 各种搅拌器
