碱处理设备

---

1．碱化塔

(1)结构原理

用于多段漂白的碱处理或碱精制。塔体由钢板卷成或用钢筋混凝土结构，浆料可直接由洗浆机下料或中浓浆泵送入塔顶，与碱充分混合后入塔，流经塔下部，用高压水稀释到了3%浆浓后，由泵抽到洗浆机。图6－6－16为降流式碱处理塔。为了碱处理时溶出物的扩散速率，常需通汽加温，一般采用40～70℃，故碱化塔必须作成耐压容器。

(2)主要技术参数

表6－6－7为上海化工机械厂生产的ZPT型降流式碱化塔的技术参数。碱化塔的设计计算与氯化塔相同。

2．快速压榨碱抽提

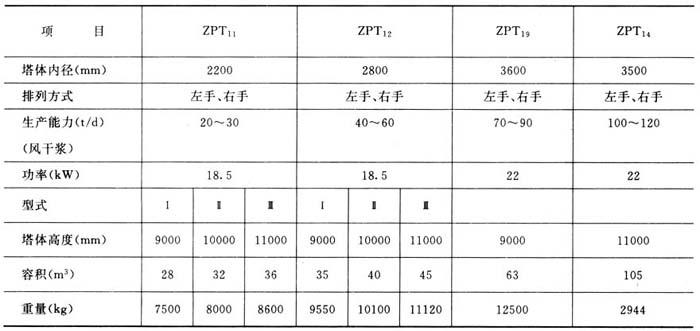

表6－6－7ZPT型降流式碱化塔主要技术参数

这是国外近年发展的快速简便的碱处理方法。其设备由稀释和双辊压榨机组成，见图6－6－17。氯化后浆料经压干至30%浓度，送稀释槽加碱加水稀释成4%浆浓，进入压力槽，在辊面过滤增浓，形成滤层，进入压榨区，调节压力压榨至所需浓度。压榨机生产能力由辊速、压力槽压力决定，辊速2～20r／min，压力槽表压138kPa，两辊中有一浮动辊及轴承套，装有铰链，由压缩空气传动，送入压缩空气的压力正比于压区的压力，借以调节浆料出口浓度。

图6－6－17 双辊压榨机

3．浆液搅拌混合器

(1)单辊混合器

图6－6－18为单辊混合器示意图，混合器壳体为焊接的回柱体，开有若干蒸汽管接口和一个化学药液入口，两端为铸铁盖，用螺栓与壳体连接，搅拌辊前端为送浆螺旋，浆料由此进入，后端焊有若干对搅拌臂，每相邻两对按90°交叉排列。

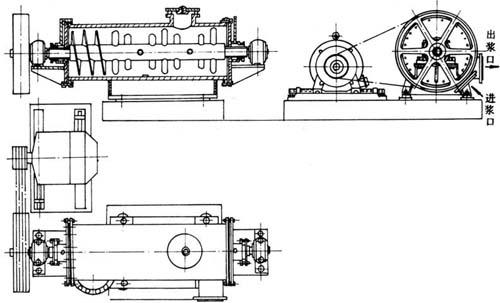

图6－6－18 单辊混合器

(2)双辊混合器

如图6－6－19所示，混合器壳体内装有两个按反向旋转的转子，转速大小不一定相同。双辊混合器可输入较多的蒸汽，浆料升温高，特别适合于混合高浓浆料，双辊混合器其它结构与单辊混合器相同。

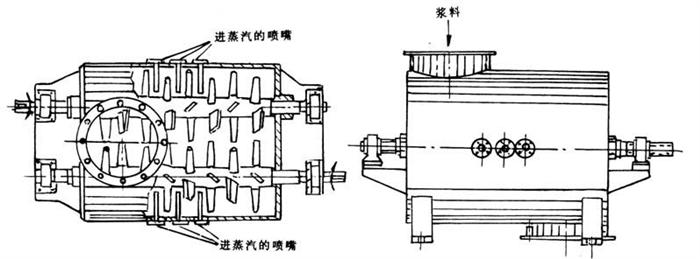

图6－6－19 双辊混合器

(3)主要技术参数

单(双)辊混合器又称ZPH型混合机，表6－6－8为上海化工机械厂提供的几种型号。

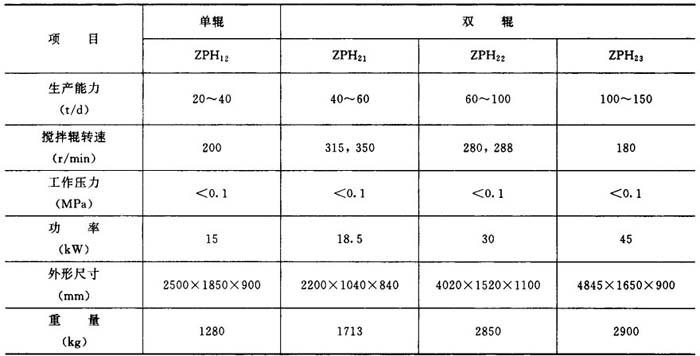

表6－6－8ZPH型混合机

4．防腐材料选用

(1)碱液贮存槽

①50 %的浓NaOH，常温时用碳钢贮存，温度大于60℃时，应用不锈钢。

②稀NaOH可用碳钢，液面与空气接触部分腐蚀强，可局部内衬不锈钢。

(2)浆液搅拌混合器

机壳用普通钢，搅拌辊用不锈钢。

(3)碱处理器

①钢板塔体，液面与空气接触处局部内衬不锈钢，钢筋混凝土塔体，内涂树脂。

②热NaOH液能使铁离子混入浆中，在制溶解浆或特种浆时，应内衬不锈钢。

(4)洗浆机

①槽体用普通钢，与浆料接触部分用普通不锈钢。

②在漂白系统中，如有D段废水渗入时，应选用含钼钛不锈钢。

(5)浆泵、阀门及管道

浆泵壳体用铸铁，叶轮用普通不锈钢。其余根据使用点按上述原则选择。
