硬质合金铰刀的胶接

---

硬质合金铰刀的刀片薄而长，如用焊接会引起变形、裂纹甚至导致刀具报废．另外，铰刀属于规定尺寸的精密刀具，磨损达到一定限度，整个刀具将会报废．采用胶接(图8-3)可避免焊接时高温的影响，提高刀片的使用寿命，刀片、刀杆可多次使用．铰刀的切削情况是：切削余量(直径)0．20～0．25mm，走刀量0．2～0．4mm／r，切削速度3～9m／min．制造铰刀时，刀片槽深约等于刀片厚度的1／2～1／3．

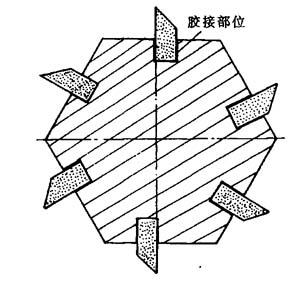

图8-3 硬质合金铰刀的胶接

胶接工艺如下．

(1)刀片和刀杆先用乙醇、再用丙酮洗净，去掉污物和氧化物．

(2)采用环氧树脂胶粘剂(E-44或E-55环氧树脂100，H-4环氧固化剂70～80，201-1聚硫橡胶15～25)．

(3)将刀片和刀槽均匀涂敷胶粘剂，然后安装定位，并加压0．1～0．2MPa．

(4)室温下固化24h．再放入烘箱在60～80℃保持4～6h，取出后自然冷却，完成胶接．

(5)刀片使用磨损后，可以将刀片磨损部位放在机油中加热至150～180℃，趁热取下刀片并清理干净．清洗刀槽底部后加一件0．2mm金属片，重新再按上述工艺胶接．这样可多次重复使用．
