矫正机

---

常见的矫正机有多辊钢板矫正机和型钢矫正机两种。

1．多辊钢板矫正机

多辊钢板矫正机，可使钢板反复弯曲，达到矫平的目的，钢板的弯曲是通过一系列轴辊来实现的。根据轴辊的排列形式，钢板矫正机分上、下排轴辊平行式和不平行式两种，如图5－23。

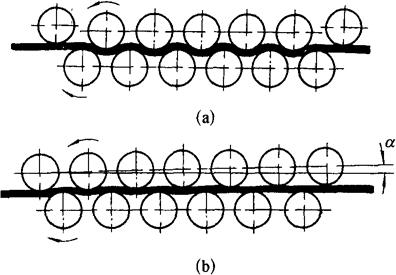

图5－23 多辊钢板矫正机轴辊的排列形式

(a)平行式；(b)不平行式

两排轴辊之间的间隙可由专门机构调整，一般取间隙的数值略小于钢板的厚度，这样才能使钢板通过时，受到相反方向的多次交变弯曲，使其内应力超过材料的屈服强度，使钢板得到矫平。

矫正薄钢板用的矫正机，轴辊的数目要多，轴辊的直径要小；反之，矫正厚钢板时，轴辊的数目要少，轴辊的直径要大。这是因为钢板越薄越富有弹性，需要在矫正过程中，通过更多的轴辊，产生更多的波浪变形来克服弹性，达到矫正的目的。

未经矫正的钢板，是由于内部组织不均匀，以及其他方面的原因而产生凸凹不平的。当钢板通过轴辊滚压，而产生波浪变形的时候，其内部组织结构得到了重新调整，组织均受到一定的拉伸，排列也更加均匀。因此，板料通过波浪形的辊轧以后变为平整状态。这就是多辊钢板矫正机矫平钢板的工作原理。

多辊钢板矫正机的使用要点是：

①钢板进口处上下轴辊间的距离，要比钢板厚度略小。具体数值视材料的性质和变形程度来定，板料较薄或材料的屈服强度较大，则上下轴辊间的距离应近一些。

②钢板出口处上下轴辊之间的距离，应与所矫钢板的厚度相等。

③中间部分上下轴辊间的距离，要根据进、出口上下轴辊间的距离差，按比例分排，呈现一个适当的倾角。

④对进入矫正机的钢板，要求表面要清洁、无污物。尤其是气割后的残渣、毛刺或电焊后的疤痕、焊痘等，都应铲平磨光，以免硌伤轴辊和硌伤所矫的钢板。

2．型钢矫正机

图5－24所示为W51－63型多辊型钢矫正机。它的矫正原理和钢板矫正机原理相同。结构上的不同之处，是辊轮代替了轴辊，辊轮的侧面形状与被矫型钢的断面形状相吻合，当矫正不同型钢时，辊轮可以更换。

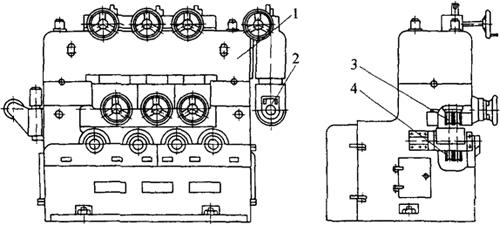

图5－24 W51－63型多辊型钢矫正机

1－机体；2－压辊轮；3－下矫正辊；4－上矫正辊

型钢矫正机不仅能对型钢进行矫直，还可矫正型钢的断面形状。

W51－63型型钢矫正机，可矫正型钢的尺寸：

圆钢直径 20～63mm

方钢边长 20～63mm

六角钢的切圆直径 Φ25～63mm

扁钢规格 20mm×63mm～16mm×120mm

其他型钢，如角钢、槽钢、工字钢等，可参考上列型钢尺寸进行换算。

该矫正机由机体1、压辊轮2、下轿正辊3和上矫正辊4组成。工作辊轮共有八个，上列有三个矫正辊轮和一个压辊轮，下列有四个矫正辊轮。

下矫正辊轮是主动的，由电机经齿轮传动，带动转动；上矫正辊轮为被动轮，除能进行上、下调节外，还能沿轴向调节。

型材矫正机的使用注意事项是：

①严格按本设备所能矫正的型钢规格进行使用，不得超出规定尺寸。

②使用时，要随时注意滑动轴承的升温，不得超过最高限度70℃。

③工作过程中，若发现螺栓、螺母及其他紧固件有松动，或发现设备有任何不正常情况，都应立即停车检修，严禁带故障运行。

④辊轮工作槽表面及型钢表面都应清洁无杂物，以免轧伤辊轮或工件。

⑤按设备要求，作好机床的维护保养工作。
