盘式挤出机

---

盘式挤出机是无螺杆挤出机，有两种主要类型：粘性阻力盘式挤出机和弹性熔体挤出机。

1．粘性阻力盘式挤出机

(1)阶梯形盘式挤出机或滑垫式挤出机。其简图见图3－14。此挤出机的关键部件是阶梯盘，盘中有出料通过，聚合物能以连续的方式挤出。此挤出机的缺点是流道设计复杂，清洗困难。

图3－14 阶梯形盘式挤出机简图

(2)鼓式挤出机。如图3－15所示，物料由进料斗喂入转子与机筒的环形空间，转子的转动，使物料沿料筒圆周输送。

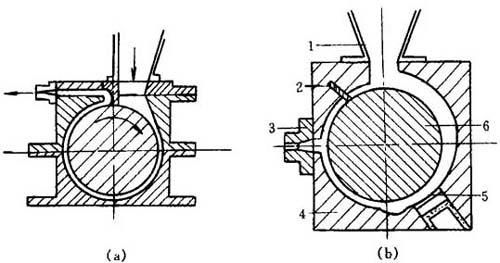

图3－15 两种鼓式挤出机结构图

(a)Schmid Kocher (b)Askco／cosden

1－料口 2－刮棒 3－模头 4－外壳 5－转子 6－可调挡块

(3)组合盘式挤出机。如图3－16所示，物料投入装配在放置轴上的较薄型盘之间的轴向缝隙。物料随盘运动几乎一整圈后，碰到料道的挡板，料道挡板封闭盘间的空间，并使聚合物转向出口的料道或机筒上的转换流道。据报道，当今仍有可能开发这种挤出机，使其商品化。

图3－16 组合盘式挤出机示意图

1－料道挡板 2－熔池 3－轴 4－固体床 5－机筒

2．弹性熔体挤出机

该挤出机是靠塑料熔化时的粘弹作用而挤出的。与纯粘性流体相比，当弹性流体受剪切形变时，在流体中将形成在各方向上不相等的传向应力。在弹性挤出机中，塑料是在静止的旋转的两平板间受到剪切，见图3－17所示。

图3－17 弹性熔体挤出机示意图

1－料斗 2－固体塑料 3－加热器 4－模口 5－挤出物 6－塑料熔体
