白色硅酸盐水泥

---

硅酸盐水泥简称白水泥。19世纪末，欧洲首先制造出白水泥；20世纪初，日本小野田水泥公司开始生产白水泥。我国白水泥的生产历史不长，产量也不太高。

(一)白色硅酸盐水泥的定义

国家标准《白色硅酸盐水泥》(GB／T2015－2005)中规定：由白色硅酸盐水泥熟料加入适量石膏，磨细制成的水硬性胶凝材料称为白色硅酸盐水泥。磨制水泥时，允许加入不超过水泥重量5%的石灰石或窑灰作为外加物。水泥粉磨时允许加入不损害水泥性能的助磨剂，加入量不得超过水泥重量的1%。

白水泥与普通硅酸盐水泥在化学成分上的主要区别是：白水泥中铁的含量极少，只有普通水泥的1／10左右。白水泥的原料制备方法与普通硅酸盐水泥基本相同，只是白水泥要求用较纯的石灰质原料，黏土质原料应选用氧化铁含量低的高岭土或含铁质较低的砂质黏土，尽量选用灰分少的燃料。在粉磨白水泥的原料与熟料时，均需防止铁质或其他杂质的混入，这样才能保证白水泥的白度。

(二)白色硅酸盐水泥的分类

白水泥的白度通常用白水泥和纯氧化镁的反射率比值来表示，以氧化镁的白度为100，用白度计进行测定，白色硅酸盐水泥白度试验方法按《建筑材料与非金属矿产品白度试验方法通则》(GB5950)进行。

根据国家标准《白色硅酸盐水泥》中规定，白水泥的白度分为特级、一级、二级、三级四个等级，白水泥磨得越细，水泥的白度越高。

我国生产白水泥的强度等级有32．5MPa，42．5MPa和52．5MPa三种，其技术性能主要包括水泥白度、细度、凝结时间、体积安定性、三氧化硫(SO₃)含量和强度等，其技术性能如表13－1所示。表13－2为国内外白水泥物理力学性能比较，表13－3为某些国家代表性白水泥的白度和色调。

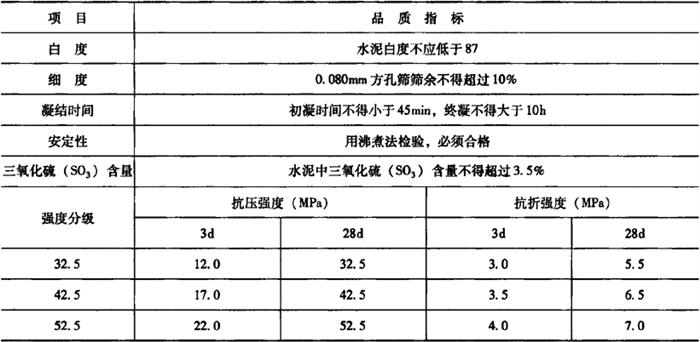

表13－1 国产白水泥的技术性能

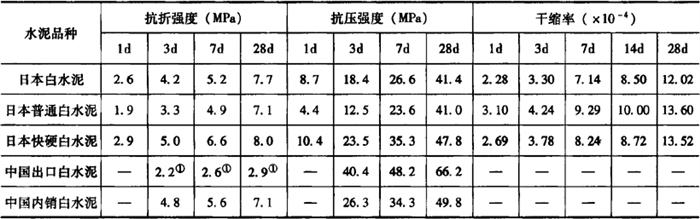

表13－2 国内外白水泥物理力学性能比较

①为中国出口白水泥的抗拉强度。

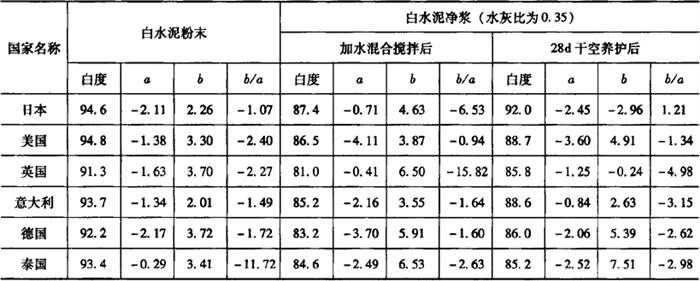

表13－3 某些国家代表性白水泥的白度和色调

注：a，b坐标值表示色调，当a为正值时是红色，a为负值时为绿色；b为正值时为黄色，b为负值时为青色。

(三)白水泥的特点与用途

白水泥具有强度较高、色泽洁白、可以配制各种彩色砂浆及彩色涂料等特点，这是与普通硅酸盐水泥的显着区别。这种水泥主要应用于建筑装饰工程的粉刷，制造具有艺术性和装饰性的白色、彩色混凝土结构，制造各种颜色的水磨石、仿大理石、水刷石等制品，对粘贴的瓷砖抹缝，配制各种彩色水泥等。
