白炽灯泡

---

1．白炽灯的外形及主要技术数据

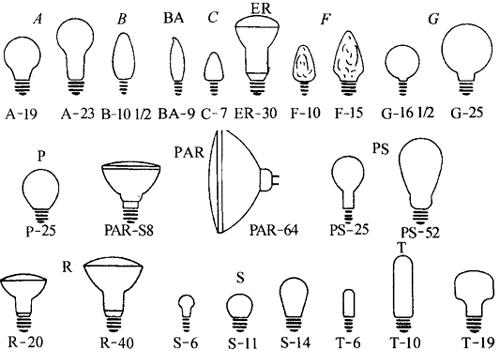

各种功率、用途的白炽灯的典型外形如图9－1所示，图中字母表示泡壳的形状，后面的数字表示最大直径是1／8英寸(即3．175的倍数，其中1英寸=25．4mm)的倍数。白炽灯有螺口式和插口式两种，有玻璃壳、灯丝、玻璃支架及引线构成。白炽灯的主要技术数据列于表9－5～表9－8。

图9－1 各种白炽灯的外形

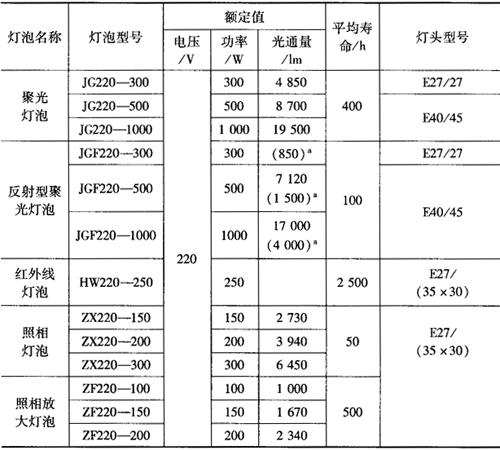

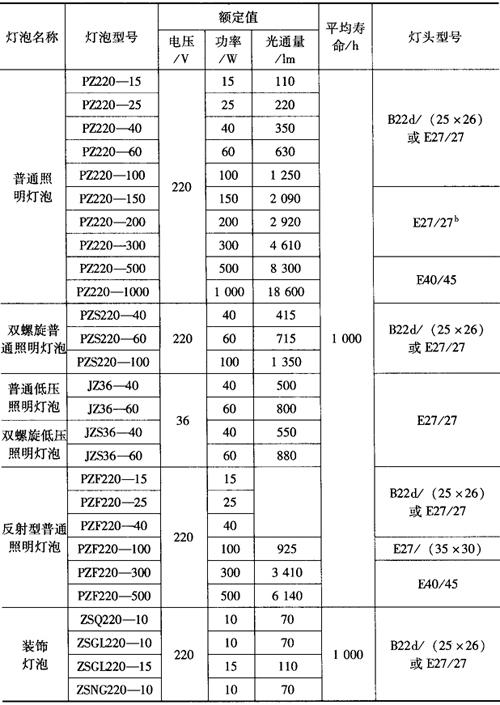

表9－5 普通型白炽灯的主要技术数据(一)

表9－6 普通白炽灯的主要技术数据(二)

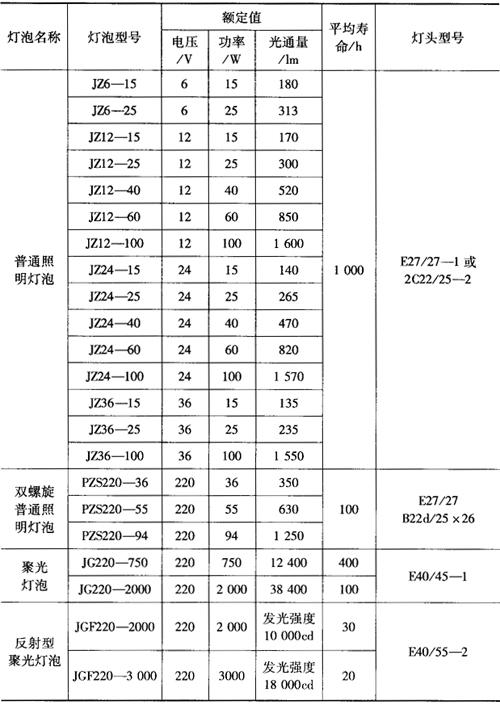

表9－7 特殊用途白炽灯的主要技术数据

表9－5～9－7的补充说明：

注：①灯泡的色温为2400～2900K；一般显色指数R_a=95～99。

②灯泡的玻壳可根据需要制成磨砂、乳白色、内涂白色或彩色玻壳，但光通量较上表有所降低；磨砂玻壳低3%；内涂白色玻壳低15%；乳白色玻壳低25%。

③除表列规格外，尚有额定电压6V、12V、24V、110V、127V、230V、240V等各种规格。

④低压照明灯泡可根据用户要求采用B22d／25×26型灯头。

a．括号内为JGF灯泡的发光强度(cd)。

b．可按用户要求，采用E27／30×30型灯头。此时灯泡的全长和光中心高度亦应作相应改变。

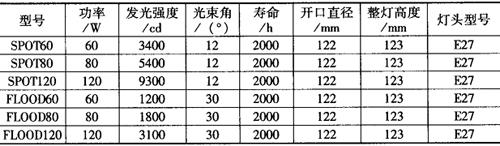

表9－8 OSRAM白炽灯(RAR38反射罩)的主要技术数据

2．指示灯泡

(1)微型指示灯泡：WZ□－□(表示电压－电流型，单位是V－A)型，规格有WZ1．5－0．12，2．5－0．075，3－0．3，3．5－0．3，6．5－0．3，24－0．05等。

(2)专用小型指示灯泡：XX□－□型，规格有XX1－0．068，1．5－0．11，2－0．07，2．5－0．068，2．5－0．14，2．5－0．29，2．5－0．4，2．5－0．5，2．5－0．54，2．5－0．72，3．5－0．25，6．3－0．15，6．3－0．25，13．5－0．16，22－12(W)，26－0．12，36－0．12等。

(3)小型指示灯泡：XZ□－□型，额定电压(V)有1，1．5，2，2．5，3．5，4，6，6．3，7，8，12，13，14，18，19，22，24，26，28，30，36等。

(4)电源指示灯泡：DZ(锥型)、DC(鼓槌型)、DY(圆柱型)、DQ(球型)、DL(梨型)等型号。额定电压(V)有6，12，24，36，48，60，110，127，220等规格。功率(W)有3，5，8，10，15等。型号含义：

(5)氖泡指示灯：氖灯体积小，耐冲击，放电电流小，呈现艳红或橙红色辉光。使用氖灯时，电源电压必须高于起辉电压20%。适用于交流电路的氖灯用于直流时，起辉电压将升高40%，直流电路中使用非对称电极的氖灯的正负极不可颠倒。

图9－2 氖灯线路

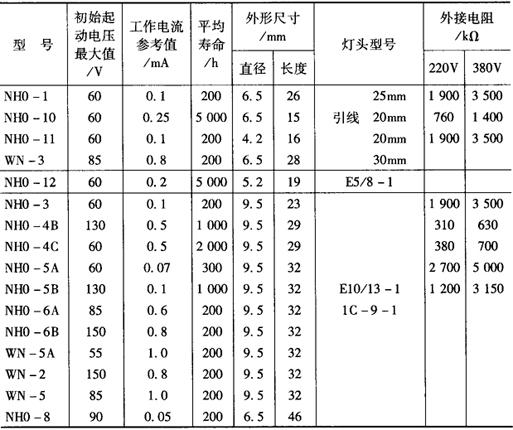

表9－9 小型氖泡技术数据

注：外接电阻的功率一般为0．25～0．5W。
