疲劳失效

---

疲劳破坏通常发生在低应力下，断口损伤处看不到明显的塑性变形，断裂发源于局部．疲劳失效的断口特征见表11-49．

影响焊接接头疲劳强度的因素见表11-50．

应力集中是降低焊接接头和结构疲劳强度的主要原因，只有当焊接接头和结构的构造合理、焊接工艺完善、焊接金属质量良好时，才能保证焊接接头和结构具有较高的疲劳强度．

表11-51列出提高焊接接头和结构疲劳强度的措施．

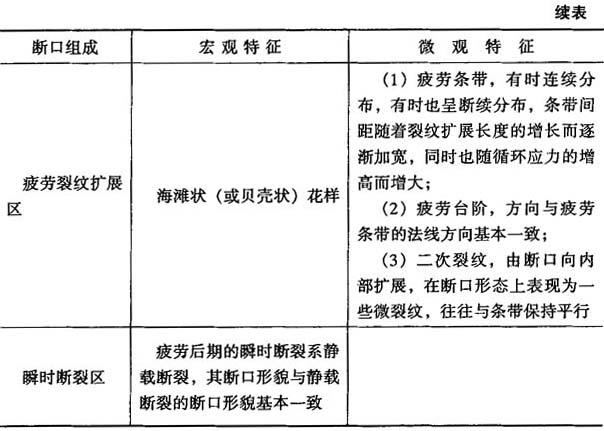

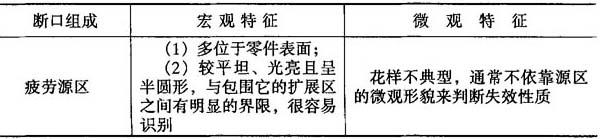

表11-49 疲劳失效的断口特征

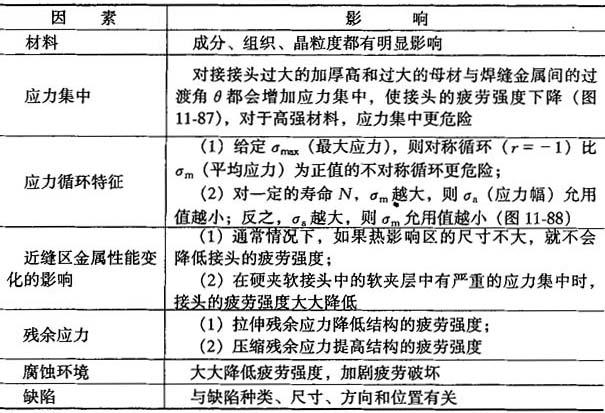

表11-50 影响焊接接头疲劳强度的因素

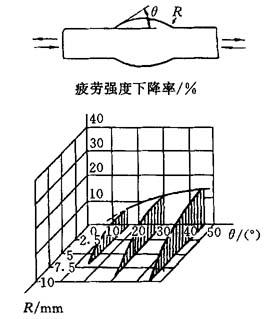

图11-87 过渡角θ以及过渡圆弧半径R对对接接头疲劳强度的影响

图11-88 σ_a—N曲线

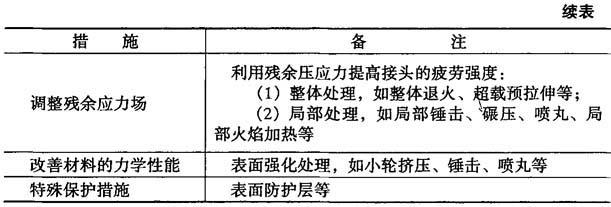

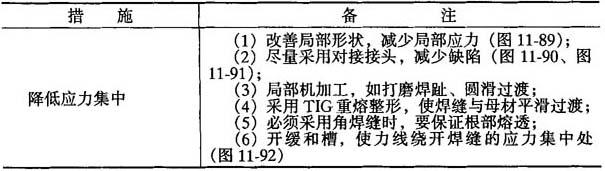

表11-51 提高焊接接头和结构疲劳强度的措施

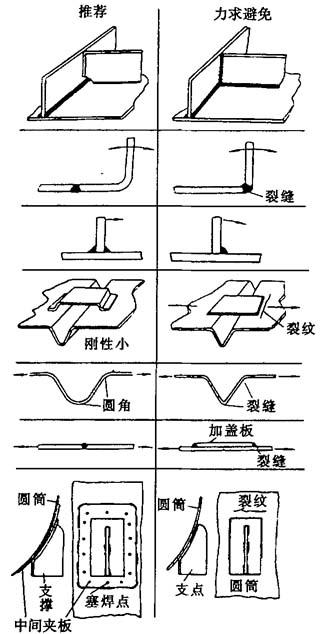

图11-89 几种设计方案正误比较

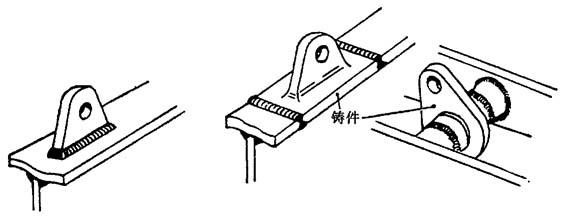

图11-90 铲土机零件

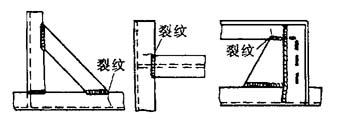

图11-91 不合理的对接焊缝

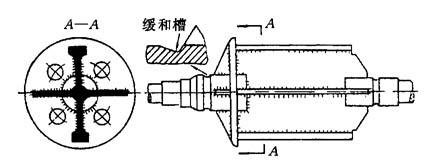

图11-92 带有缓和槽的焊接电机转子
