电阻率剖面法

---

10．3．1 基本原理

电阻率剖面法(Resistivity Profiling)是以地下岩(矿)石电阻率差异为基础，人工建立地下稳定直流或脉动电场，按某种电极装置形式保持电极距不变，沿测线逐点观测，研究某一深度范围内岩(矿)石沿水平方向的电阻率变化，以查明矿产和研究有关地质问题的一组直流电勘探方法。

电阻率剖面法的视电阻率公式为

式中：K为装置系数；V_MN为观测电极MN间的电位差；I为4B电极供电电流。

10．3．2 观测方法

地形和勘探目的不同，电阻率剖面法可采用的装置形式不同，表10－4为常见剖面装置及其特征一览表。

10．3．3 技术要求

为使探测对象在观测结果中得到明显反映，电阻率剖面法的工作设计必须满足下列地球物理前提：①探测对象与围岩或其他地质体之间存在明显的电阻率差异；②探测对象相对其埋深具有一定的规模；③探测对象的视电阻率异常能从干扰背景中分辨。

在地质条件或地球物理前提不具备的地区，不得布置电法剖面工作；在地质条件具备而地球物理前提不明、方法有效性不肯定的测区，开工前应做电阻率剖面法试验。

遇下列复杂条件时，一般不布置电阻率剖面法工作：①地形切割剧烈，悬崖峭壁，河网发育以及通行困难地区；②覆盖层厚度大或地表盐渍化，电阻率低，形成低电阻层的屏蔽效应而无法可靠观测信号的地区；③无法避免或无法消除工业游散电流干扰的地区；④接地电阻过大，又无法改善接地条件的地区，如大面积砾石分布区、风化石堆积区、地表冻土达1～2m的地带。

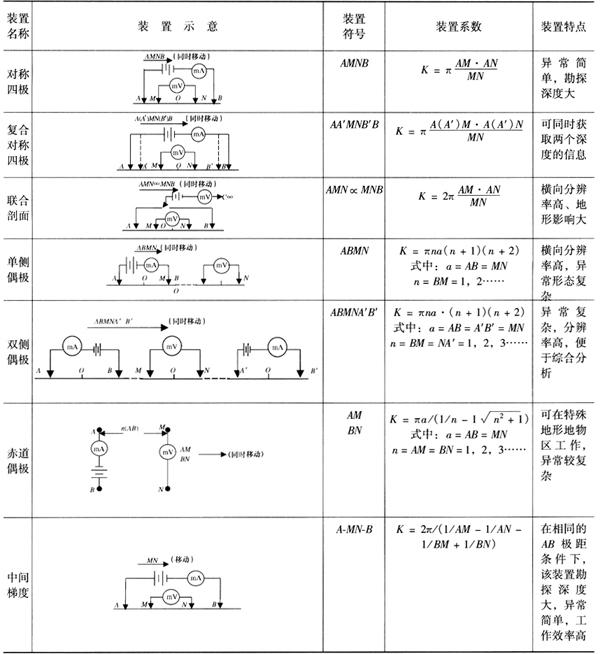

表10－4 常见电阻率剖面装置及特征一览表

10．3．4 成果表达形式

(1)电参数剖面图：反应异常变化的幅度；

(2)综合剖面图：含解释推断成果；

(3)剖面平面图：研究异常的平面分布特点；

(4)等值线平面图：可供研究异常平面分布特点，但是联合剖面和偶极剖面不宜采用；

(5)综合平面图：研究测区中物理场性质，揭示地质控制因素；

(6)推断成果图：一套全面反映地质成果的图件。

10．3．5 资料解释原则

(1)掌握当地的地质及物性资料；

(2)充分研究已知点异常特征，从已知到未知进行解释；

(3)以定性解释为主，确定异常性质(低阻或高阻异常)，结合当地条件，阐明异常的地质因素；

(4)在充分研究点异常特征的基础上，分析有关定性图件，进行面上研究，掌握异常发育规律；

(5)在有条件的地方，对反应较好的曲线可进行定量解释；

(6)应对解释结果的可靠程度进行论证。

10．3．6 仪器设备

电阻率剖面法仪器设备见表10－2。
