电焊安全技术

---

1．电焊用电安全

触电是电焊操作的主要危险。电焊机的电源，一般都在220～380V，一旦设备发生绝缘破坏等故障时，极易发生触电事故。同时，焊机的空载电压大多数超过安全电压，焊工经常手持焊钳(焊枪)作业，也极易发生触电事故。因此，必须采取预防触电的措施。

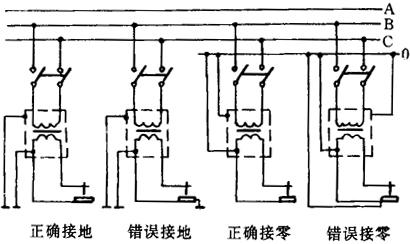

(1)电焊机必须采取保护接地或接零装置。焊机与焊件正确与错误的保护接地或接零见图15－2。

图15－2 焊机与焊件的正误接地与接零

用于焊机接零或接地的导线，应符合下列安全要求。

1)要有足够的截面积。接地(或零)线截面积一般为相线截面积的1／3～1／2。采用铝线、铜线或钢丝作接地(或零)线时，其最小截面积分别不小于6mm²、4mm²或12mm²。

2)必须用整根线，中间无接头。

3)导线与焊机及接地体(或零线干线)的联接必须牢靠。

4)接地(或零)导线严禁串联使用。

(2)采用焊机自动断电装置：当焊机空载电压高于现行有关焊机标准规定的限值，而又在有触电危险的场所作业，或一旦发生触电而引起二次事故的场所(如高空)，则必须采用空载自动断电装置。

(3)防护隔离：电焊机外露的带电部分应设有完好的防护罩。裸露的接线柱必须设有防护罩。

室外使用的电焊机必须有防雨雪的防护装置。

电源控制装置应装在电焊机附近人手便于操作的地方，周围留有安全通道。

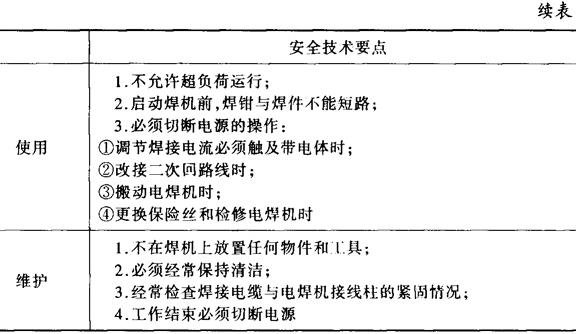

2．电焊设备操作安全要点(见表15－17)

表15－17 电焊设备操作安全要点

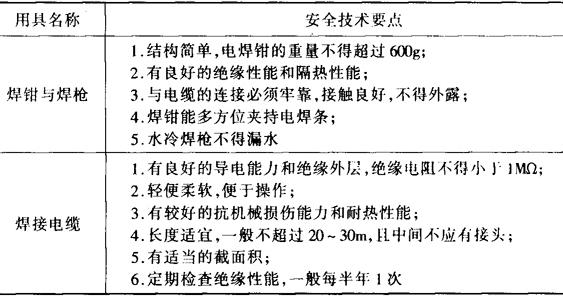

3．电焊用具安全技术要点(见表15－18)

表15－18 电焊用具安全技术要点

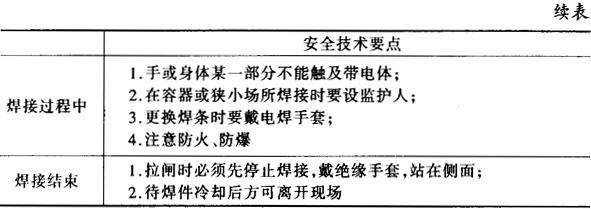

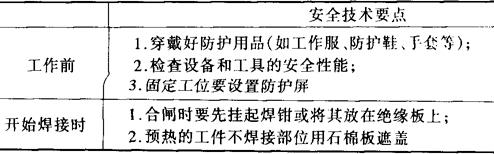

4．电焊操作安全技术要点(见表15－19)

表15－19 电焊操作安全技术要点
