电子束焊接原理

---

图6－22是电子束焊接原理示意图。阴极10加热后发射电子，电子在加速电压的作用下，被加速到光速的0．3～0．7倍，形成高速电子束流。经电子透镜(聚焦线圈)6聚焦，偏转线圈5导向，高速电子束流导入焊接区。高速电子束流撞击工件，电子动能转变成热能，使金属迅速熔化和蒸发，在高压金属蒸气的作用下，熔化金属被排开，为电子束流继续撞击深层的固体金属创造了条件。在不断的撞击过程中，电子束迅速在工件上钻出一小孔，小孔周围被液态金属所包围。随着电子束与工件的相对移动，液态金属沿小孔周围流向熔池后部，随后冷却凝固成焊缝。

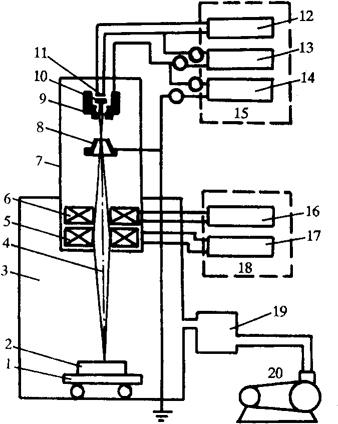

图6－22 电子束焊接原理示意图

1－焊接台 2－焊件 3－真空室 4－电子束 5－偏转线圈 6－聚焦线圈 7－电子枪 8－阳极 9－聚束极 10－阴极 11－灯丝 12－灯丝电源 13－轰击电源 14－高压电源 15－高压电源系统 16－聚焦电源 17－偏转电源 18－控制系统 19－扩散泵 20－机械泵
