电力消耗的定额

---

在焊接生产中，电弧焊的电力消耗量可按下式求出：

式中 A——电力消耗量(kW·h)；

A₁——电弧电源工作状态电力消耗(kW·h)；

A₂——电源空载时电力消耗(kW·h)；

U——电弧电压(V)；

I——焊接电流(A)；

t——电弧燃烧时间(基本时间，h)；

n——电弧电源有效系数(由电弧电源技术数据查得)；

W₀——电弧电源空载功率(kW)；

T——电弧电源工作的总时间(h)。

用交流电焊接时，空载的电力消耗甚微，此时公式中A₂可略而不计。

用直流电焊接时，焊机空载电力消耗大，通常可达焊机工作状态时耗用电力的40%，甚至更大。用直流电焊接10kg熔敷金属的电力消耗为：

式中 U——电弧电压(V)；

n——电弧电源有效系数；

α_H——电弧焊时的熔敷系数，即焊接过程中，单位电流、单位时间内，焊芯(或焊丝)熔敷在焊件上的金属量(g／A·h)，其值见表8．3－4所示。

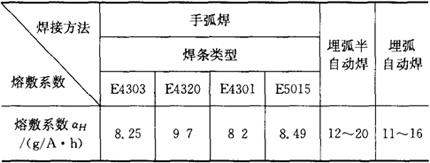

表8．3－4 电弧焊的熔敷系数(α_H)

C_x——计入空载消耗的系数，可通过下式求得：

其中为焊机空载功率与工作状态功率之比，取决于焊接工艺参数。Φ为负载持续率，即电弧引燃时间和电源工作总时间的比。
