现代针灸仪器

---

1．电针治疗机 电针机种类很多，现在广泛应用的是半导体低频调制脉冲式电针机，这种电针机具有波型多样、输出量及频率可调、刺激作用较强、对组织无损伤等特点。由于是用半导体元件组装而成，故具有体积小、便于携带、操作简单、交直流电源两用、一机多用等优点，可作电针治疗、电针麻醉、穴位探测等(图1．1．21)。

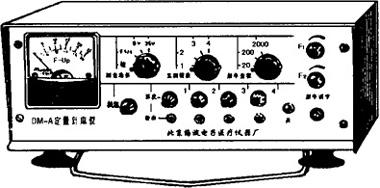

图1．1．21 电针机

2．激光针灸仪 医用激光器的种类很多，按受激物质分类，有固体(如红宝石、钕玻璃等)激光器、气体(如氦、氖、氢、氮、二氧化碳等)激光器、液体(如有机染毡若丹明)激光器、半导体(如砷化镓等)激光器等。目前在兽医针灸常用的有氦氖激光器和二氧化碳激光器两种。氦氖激光器能发出波长632．8nm的红色光，输出功率1～40mW，由于功率低，常用于穴位照射，称为激光针疗法。二氧化碳激光器发出波长10．6μm的无色光，输出功率5～30W，由于功率高，常用于穴位灸灼、患部照射或烧烙，因而又称激光灸疗法(图1．1．22，23)。

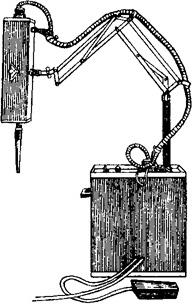

图1．1．22 5WCO₂激光机

图1．1．23 30WCO₂激光机

3．微波针灸仪 目前使用的是国内生产的扁鹊－A型微波针灸仪，是利用半导体电子管产生微波，通过导线与毫针相连，输出频率约1GC，正弦波，功率约2W(图1．1．24)。

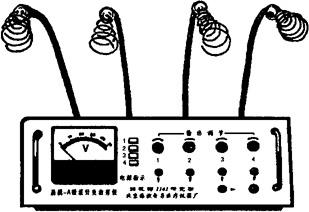

图1．1．24 微波针灸仪

4．磁疗机 有特定电磁波谱治疗机(TDP)、旋磁疗机、电动磁按摩器、磁电复合式机等多种。TDP有落地式、移动式、台式和手摆式几种。移动式由照射头、自由平衡支架、电器控制盒和底座四部分构成。照射头，是安装TDP辐射板，实现受热激发而产生2～25μm的电磁波谱的主要部分，外有铅丝网罩，以保护辐射头和避免烫伤，内装有辐射板、电热总成、铝罩、过渡板以及电气连接、机械紧固件等。自由平衡支架的主要作用是承受和平衡照射头的重量，以使其平衡和稳定。电器控制盒，盒内设置保险丝、工作开关、电源指示灯、电路及插接件等。底座，由球型脚轮铸铁底座、固定管、滑动管和滑动紧锁装置组成，具有支撑、升降、平衡和移动等功能。
