焊接结构的合理性分析

---

焊接结构的合理性分析见表11-89．

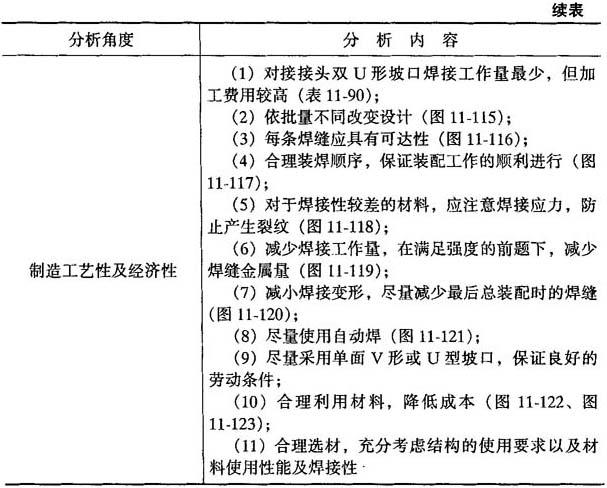

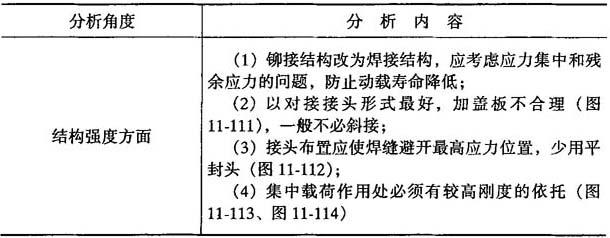

表11-89 焊接结构的合理性分析

图11-111 加盖板的对接接头

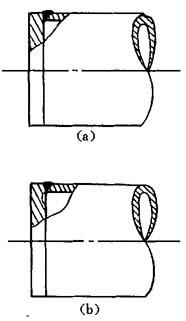

图11-112 平封头的连接形式

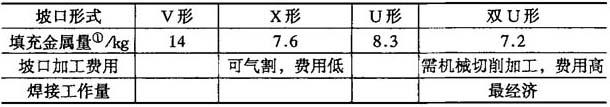

表11-90 对接接头坡口形式、填充金属量及加工费用

①指板厚δ=40mm，焊缝长1m．

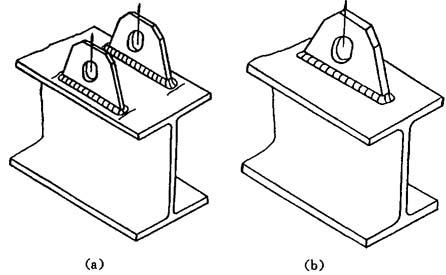

图11-113 支耳的布置形式

(a)支耳背面无依托，应力大，易裂；(b)支耳背面有腹板支撑，应力分布较为均匀，强度得到保证

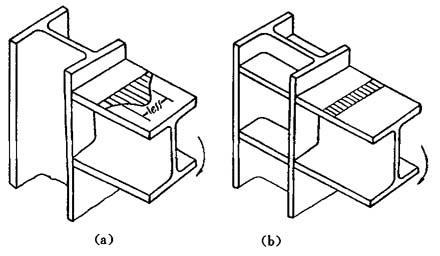

图11-114 工字钢的连接

(a)不加筋板，应力分布不均，承载能力差(b)加焊筋板，应力分布均匀，承载能力提高

图11-115 弯管头形式

(a)适于铸件；(b)适于焊件

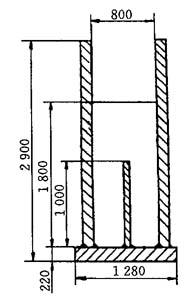

图11-116 3500t压力机活动横梁断面

图11-117 锅炉前脸拉杆连接形式

(a)不合理；(b)合理

图11-118 燃气轮机转子对接接头形式

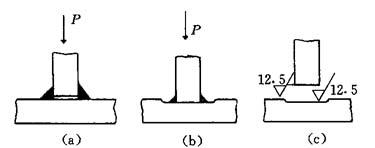

图11-119 受压的丁字接头

(a)焊脚尺寸大；(b)按(c)加工后，焊脚尺寸可减校(c)接触面机加工

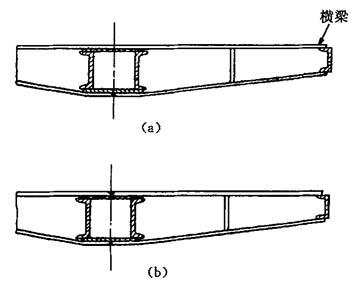

图11-120 货车横梁连接形式

(a)不合理；(b)合理

图11-121 平板拼接形式

(a)有利；(b)不利

图11-122 箱型梁的拼焊隔板

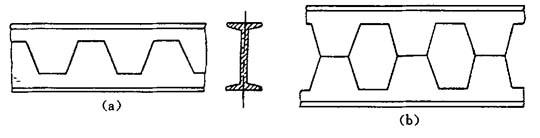

图11-123 锯齿合成梁

(a)把轧制的工具钢按锯齿状切开；(b)将切开的(a)焊成为锯齿合成梁
