烷基苯酚甲醛树脂

---

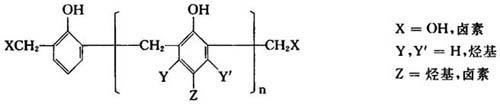

【结构式】：

【释文】：

这类硫化剂的品种很多，组成多未公开。主要是丁基橡胶用硫化剂。以下介绍国外一些厂家的主要产品：

(1)美国Schenectady Chemicals公司的产品

Schenectady SP1045 热反应性苯酚甲醛树脂，块状物。相对密度1．05。熔点62．8℃。用于丁基橡胶硫化时，若加入路易斯酸或氯化亚锡作催化剂，可制得耐热性极好的硫化胶。本品与丁腈橡胶、天然橡胶、氯丁橡胶也相容。

Schenectady SP1059 热反应性苯酚甲醛树脂，块状物。相对密度1．05。熔点71．1℃。因熔点低，易于混合。与含氯聚合物或金属氯化物并用于丁基橡胶，可制得具有良好耐热性和耐压缩永久变形性的硫化胶。特别适用于轮胎硫化水胎。本品与丁腈橡胶和天然橡胶也相容。

Schenectady SP1055 热反应性溴甲基烷基苯酚甲醛树脂。块状物。相对密度1．05。熔点57．2℃。最佳硫化条件160℃×35min。硫化胶不喷霜，污染性非常小，高温稳定性及耐压缩永久变形性好。本品也可用于三元乙丙橡胶的硫化。

Schenectady SP1056 热反应性苯酚甲醛树脂。块状物。相对密度1．05。熔点57．2℃。特别适用于天然橡胶及丁基橡胶的硫化胶浆。操作性能好，安全范围广，硫化速度快。

(2)日本住友化学工业公司的产品

タッキ口-ル201 淡黄褐色块状物。软化点75～90℃。为丁基橡胶用反应型硫化剂。与硫磺或醌二肟硫化相比，耐热性好，硫化也较易进行，但需要添加卤化橡胶或卤化金属作催化剂。

タツキ口-ル250-Ⅰ 淡黄褐色块状树脂。软化点75～90℃。丁基橡胶用反应型硫化剂，效用与タツキ口-ル201相同，但不需要添加硫化用催化剂。耐热老化性及加工性优良。

タツキ口-ル250-Ⅱ 淡黄褐色块状树脂。软化点75～90℃。效用与250-Ⅰ相同。焦烧时间长。

タツキ口-ル250-Ⅲ 淡黄褐色块状树脂。软化点75～90℃。效用与250-Ⅰ相同，但焦烧时间比250-Ⅱ更长。

(3)德国Hoechst公司产品

Vulkaresen 510E 低反应性烷基苯酚甲醛树脂。适用于乙丙橡胶及其与其它橡胶共混物的硫化，加工性好。

Vulkaresat 532E 高反应性烷基苯酚甲醛树脂。用途同510E。

Vulkaresen 105E 低反应性烷基苯酚甲醛树脂。可作各种橡胶，特别是乙丙橡胶的硫化剂，加工性能好。

Vulkaresen 130E 高反应性烷基苯酚甲醛树脂。用途同105E。

Vulkaresol 315E 双酚甲醛树脂，可作各种橡胶的硫化剂。

(4)美国Rohm & Hass公司产品

Amberoi ST-137X 琥珀色块状物。相对密度1．04。熔点66～70℃。羟甲基含量7～10%。可作为丁基橡胶用硫化剂。与金属氯化物或卤化橡胶并用，可制得耐老化性良好的硫化胶。

(5)匕タノ-ル2501 日本日立化成工业公司产品淡黄褐色树脂。软化点75～90℃。丁基橡胶用反应型硫化剂。硫化胶热稳定性良好，压缩永久变形低。硫化条件适用范围广。需要卤化橡胶或卤化金属作硫化催化剂。
