渡槽的支承结构

---

(一)墩式

1．重力式 一般用浆砌石或混凝土建造。自重大，当墩身较高并承受较大竖向及水平荷载时，要求地基有较高的承载力。

梁式渡槽的重力墩(图2－7－8)，墩顶长度略大于槽身宽度(每边约宽20cm)。墩顶的宽度b取决于槽身支承面所需的宽，常不小于0．8～1．0m。跨越河、渠的槽墩，上游面常作成半圆形或夹角形，下游面为半圆形。墩顶设混凝土墩帽，厚度不小于0．3m，常布置一定的构造钢筋，并根据需要设置支座钢板或油毛毡垫座。

图2－7－8 重力墩

拱式渡槽的重力墩与梁式渡槽的重力墩基本相同。墩顶宽度b：混凝土墩为拱跨的，砌石墩为拱跨的，且均不小于0．8m。墩帽的截面型式如图2－7－9。

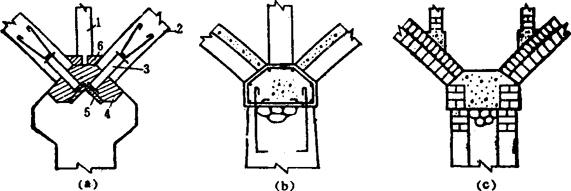

图2－7－9 拱式槽墩的墩帽

1－排架柱 2－拱圈 3－刚性柱 4－二期混凝土 5－拱脚铰座 6－三期混凝土

2．空心重力墩 为混凝土结构，较重力墩轻，可节省大量的混凝土；与钢筋混凝土排架相比，可节省钢材，适于修建较高的槽墩。空心墩的外形尺寸与重力墩基本相同，其横剖面的型式有圆矩形、矩形、双工字形等，见图2－7－10。

图2－7－10 空心重力墩的横剖面型式

a－圆矩形 b－矩形 c－双工字形

(二)排架式

排架式支承结构有单排架、双排架、A形排架等型式(图2－7－11)。

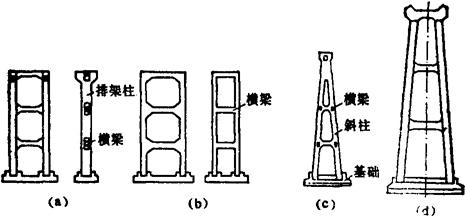

图2－7－11 排架形式

a－单排架 b－双排架 c－“A”型排架 d－“A”型排架

1．单排架 为钢筋混凝土结构，可现场浇筑或预制吊装。常用的单排架高度为10～20m，见图2－7－11(a)。

2．双排架 由两个单排架联以水平杆件组成，常用高度为15～25m。见图2－7－11(b)。

3．“A”型排架 纵向的“A”型排架由两个单排架合并而成，见图2－7－11(a)(d)。

(三)拱式

有板拱、肋拱和双曲拱等型式。这里仅介绍盐田常用的实体板拱。

实体板拱多用石料或预制混凝土块砌筑，也可用混凝土整体现浇施工，常用于小跨径渡槽。其矢跨比一般为～，最小为。跨径小于20m的拱圈，多采用等截面圆弧实腹拱，中心角在120°～130°时也常采用半圆拱。大跨径拱圈，可采用阶梯形分段等截面形拱圈，如图2－7－12所示。

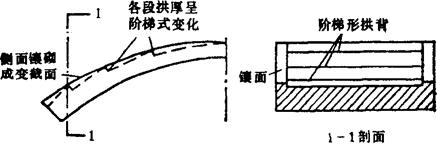

图2－7－12 阶梯形分段等截面悬链线拱

初拟板拱拱圈厚度的经验公式及数据如下：

1．中小跨径等截面拱圈厚度的估算公式为：

式中 d——拱圈厚度(cm)

L₀——拱圈净跨(cm)

m——系数，一般为4．5～6．6，矢跨比越小，m值越大

K——荷载系数，当渡槽跨径较大或槽内水深较大时，建议取为1．4～1．8，一般情况可取为1．2～1．3。

2．大跨径变截面拱圈厚度估算公式为：

拱脚厚：d_s=(1．3～1．5)d_O(m)(坦拱用较大值) (2－7－10)

3．砌石板拱渡槽拱顶厚度除用上述公式估算外，还可参照表2－7－12数据确定。

表2－7－12 砌石板拱渡槽拱顶厚度

注：(1)当矢跨比较小或槽内水深较大时，应选大值。

(2)净跨大于20m的石板拱，可采用变截面拱圈。

(3)混凝土拱圈的厚度，可按表列值减小10～15%。
