流道过渡部件

---

在异型材的生产中，流道过渡部件将起着举足轻重的作用。如图12－18是棒材两种过渡部件。

由图12－18可知，用该图中上图的简单板型模头成型时，棒材的离模膨胀较大，而用该图中下图的流线型模头成型时，挤出物的离模膨胀就会小得多，使棒材尺寸稳定。当然，这种机头也有缺点，即机头的长度要相应地加长。

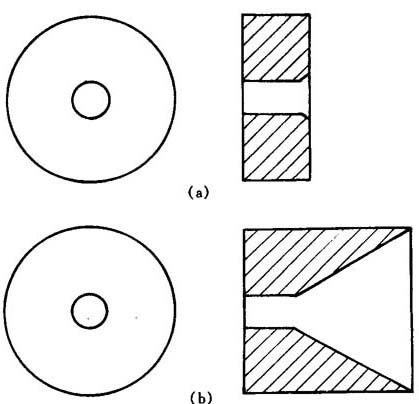

图12－18 棒材挤出成型中，两种过渡部件

(a)简单板型模头 (b)流线型流道模头，料道成60°角

图12－19是方形实心异型材机头流道部件结构图。其修正方法有两种：一种是在正方形的角部进行修正，另一种是对正方形口模进行修正。

由此可知，异型材口模的设计要比管材或棒材还要复杂得多。

对于平缝式口模的流道也有两种修正方法。

图12－19 方形实心异型材口模流道部件结构

图12－20是用放大角部以减少定型段长度，这样角部可以被填满。

图12－20 平缝式口模流道部件结构

由图12－21是修正平缝式机头的另一种方法，即有效地改变料流通道。

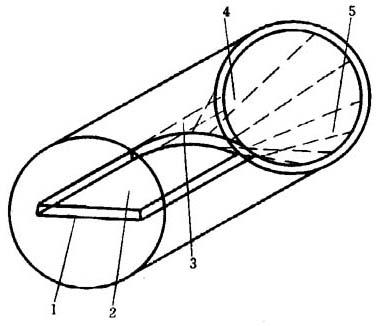

图12－21 平缝式机头料流通道内部结构

1－口模开度 2－口模成型段 3－定型处和料道交界处 4－料道部分 5－校正界面线

经过修正后的料流通道中在缝宽的方向保持压力均匀，这样，在横向离模膨胀程度就会相等。
