注射模塑

---

收缩余量 同传递模塑

注射量 对于通用级酚醛塑料允许每立方厘米料筒推进体积为1．05克(0．6唡／吋³)

最终密度 1．35克／厘米³(0．78唡／吋³)

物料的典型温升，见表2－7

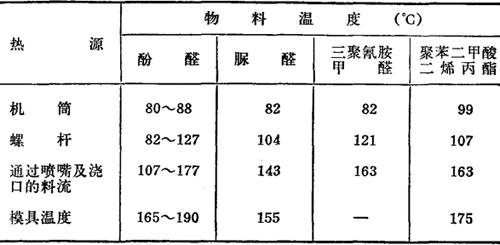

表2－7

代表性的机筒温度范围(通用级酚醛)

后部 55～65℃

中部 80～105℃

前部 70～80℃

代表性的模塑(熔融)温度：

通用级酚醛 110～130℃

脲醛／三聚氰胺 110～125℃

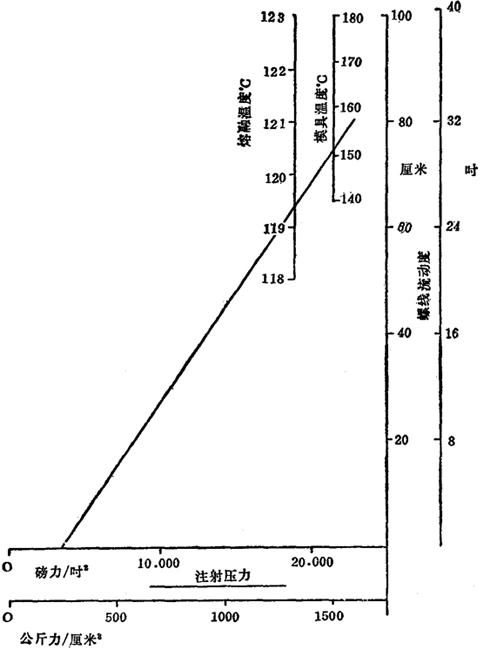

图22 加工变量对注射模塑通用酚醛塑料的螺线流动度的影响

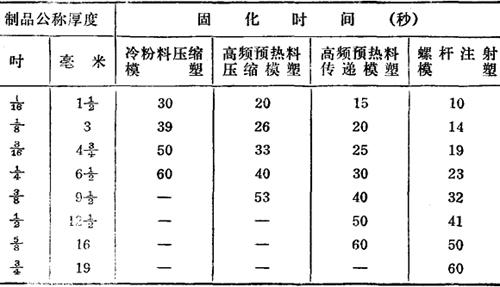

表2－8 通用级酚醛塑料压缩模塑、传递模塑及注射模塑固化时间的比较

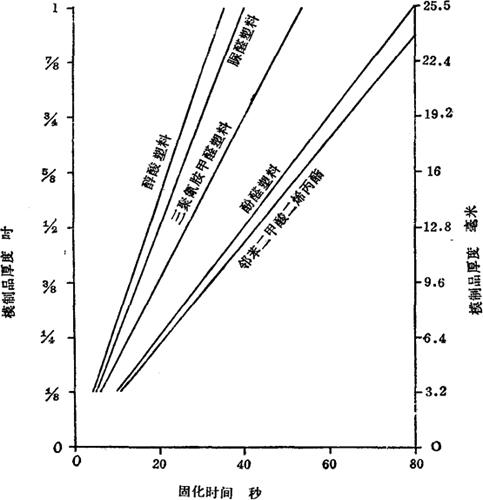

图2－3 注射模塑热固性塑料固化时间的指南

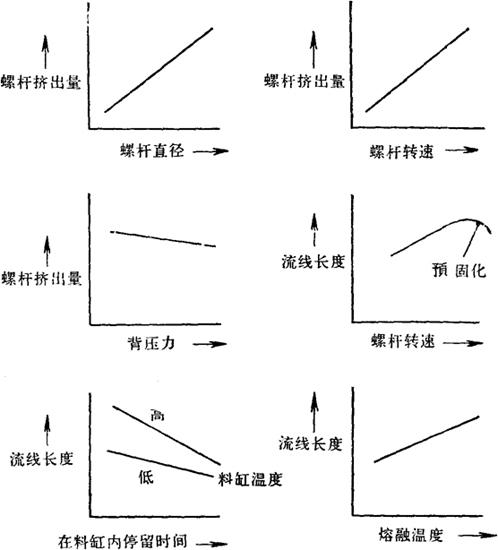

图2－4 注射模塑热固性塑料——注射机变量的影响

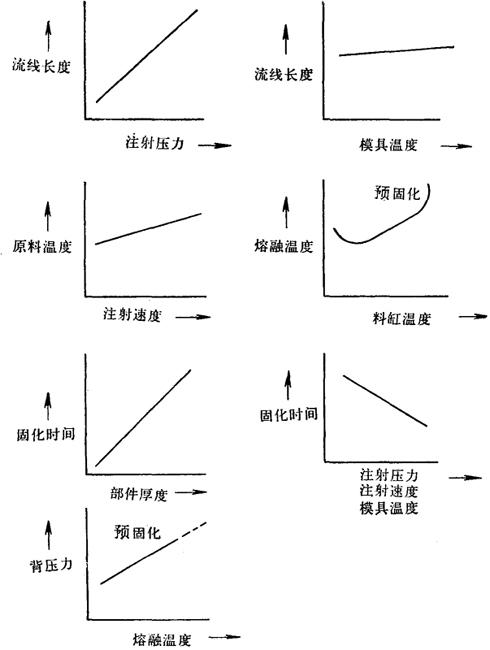

图2－4 (续)
