沉砂盘

---

沉砂盘是一种简易净化设备，它是利用重力自由沉降的原理，在浆料充分稀释下，利用杂质和纤维的比重不同，使杂质沉降与纤维分离的。

1．特点

设备结构简单，无动力，但占地面积大，效率低，需经常刷洗。

2．沉砂盘的经验数据

长度：以20～30m为宜；

宽度：每一条沟道在1．25～2m范围，取窄为好；

高度：0．6～1m；

横隔板高度：100～200mm；

横隔板间距：为其高度的1～2倍，约250～400mm；

横隔板倾斜度：沿流浆方向45～65°；

浆料流速：12～15m／min；

浆料浓度：草浆＜0．5～0．8%；苇浆＜0．9%。

3．槽中横隔板形式

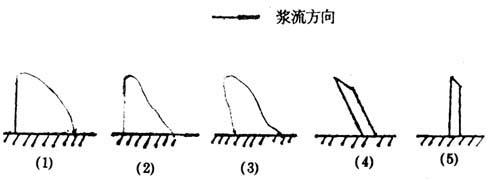

如图6－5－22所示常用的五种隔断形式。

图6－5－22 沉砂沟槽隔板几种常见形式

4．排渣

根据浆料中杂质含量的多少，沟底浆渣达到一定粒度即要排除。一般是停机洗。对较脏浆料停机周期短，使用效率低，可在沉砂盘尾端安装一组“无压自动沉淀排渣器”，2～3h自动排渣－次，每次5～10s(指无堵塞情况下)，排渣量在0．13～0．35m³可大大延长清洗周期。

无压自动沉淀排渣器结构如图6－5－23所示，罐体自径根据沉砂盘底宽而定，材料选用钢、水泥、陶瓷、玻璃钢。排渣阀也可制作闸板用于推拉。

图6－5－23 无压自动沉淀排渣器

5．适用性

适用于含砂量较多的浆料如破布、鞋底、废纸等浆料。
