水玻璃的硬化

---

水玻璃在空气中吸收二氧化碳，析出二氧化硅凝胶，并逐渐脱水干燥成为氧化硅而硬化。其化学反应如下：

Na₂O·nSiO₂+CO₂+mH₂O→Na₂CO₃+nSiO₂·mH₂O

由于空气中二氧化碳的浓度比较低，因此水玻璃的反应速度很慢、过程比较长。为加速水玻璃的硬化，常加入适量的氟硅酸钠(Na₂SiF₆)作为促凝剂，以加速二氧化硅的析出。其化学反应如下：

2Na₂O·nSiO₂+Na₂SiF₆+mH₂O→(2n+1)SiO₂·mH₂O+6NaF

氟硅酸钠的适宜掺量为水玻璃的12%～15%，其技术指标如表3－6所示。如果掺量不足，不但硬化速度慢，而且硬化不充分，强度和耐水性均较低；如果掺量过多，则会造成施工困难，同时凝结过快，强度和抗渗性均降低。加入氟硅酸钠后，水玻璃的初凝时间可缩短到30～60min，终凝时间可缩短到240～360min，7d即可达到其最高强度。

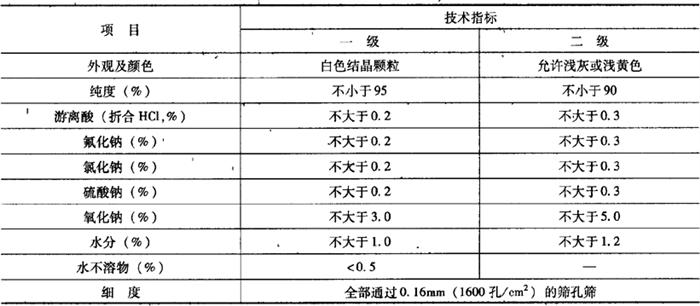

表3－6 氟硅酸钠的技术指标
