气电立(EGW)焊

---

1．气电立焊原理和特点

气电立焊也属于熔化极气体保护电弧焊，它可以不开坡口焊厚板，生产率高、成本低，可以一次成形焊接大厚度工件，其原理如图5－23所示。气电立焊可以用氧化性混合气体保护，也可以用CO₂气体保护，焊接大厚度的低碳钢、低合金钢。混合气体保护也可以焊接不锈钢和其他金属及合金。厚度在12～80mm效果、效益最佳。厚度太大时会导致保护不良，出现气孔和未焊透等缺陷。为保证焊透，焊丝应沿焊缝横断面进行摆动。气电立焊电源可以采用垂直下降特性的恒流源，也可以采用平特性的恒压源。由于焊缝很长，焊机长时间工作，所以这种焊机的负载持续率应设计成100%。一般输出的额定电流也比较大，多在750～1000A范围内。成形滑块多为水冷铜块。

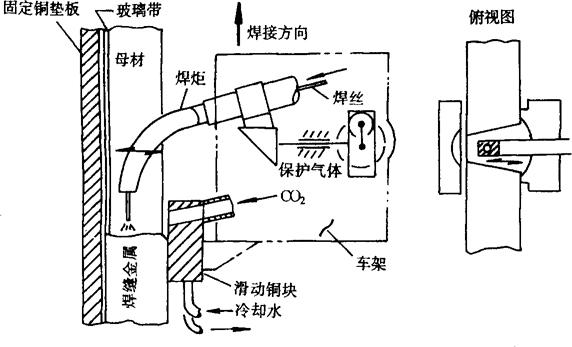

图5－23 窄间隙气电立焊示意图

2．气电立焊规范参数

表5－46是碳钢、低合金钢，氧化性保护气体(Ar+25%CO₂)气电立焊时的坡口形式和焊接规范。

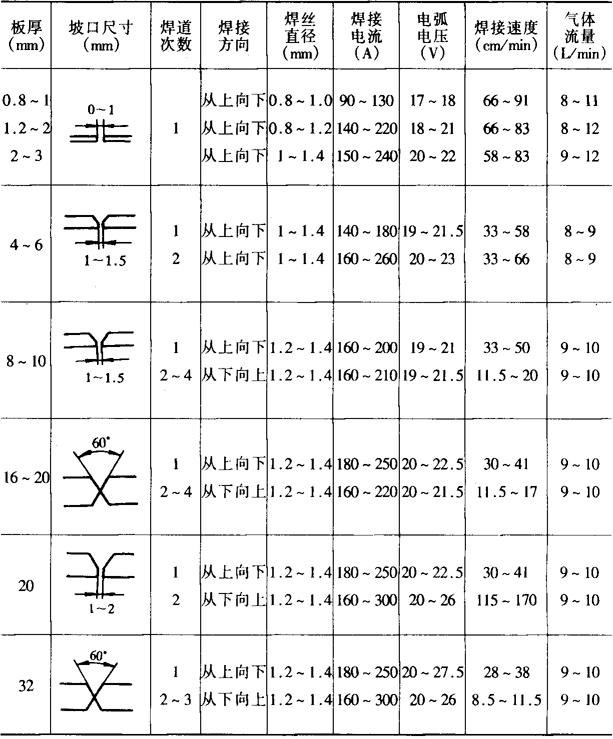

表5－46 钢材气电立焊规范(Ar+CO₂25%)
