柞蚕丝织物后整理剂

---

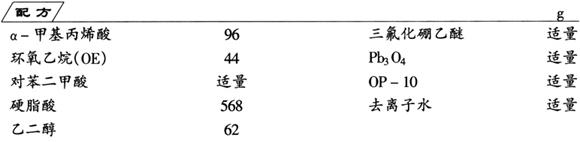

制法

(1)制聚氧乙烯甲基丙烯酸酯 将定量的甲基丙烯酸、三氟化硼乙醚和对苯二甲酸加入3L不锈钢反应釜中，封闭后加热升温并开始搅拌，搅拌速度为300r／min，当釜温达到90℃时，缓缓加入环氧乙烷，通过调节加入速度来控制反应压力，直至定量的环氧乙烷全部用完。反应完后降温，分离，即得产物聚氧乙烯甲基丙烯酸酯。

(2)制硬脂酸乙二醇酯 在酯化反应器中加入一定量的硬脂酸和乙二醇，同时加入适量的催化剂Pb₃O₄。开始加热、搅拌，在常压下控制反应温度为160～170℃。反应过程中生成的水用分水器脱水，由计量脱水量来计算转化率，当转化率达到80%时停止反应，降温，得到硬脂酸乙二醇酯。

(3)硬脂酸乙二醇酯型柔软剂的制备 在乳化釜中加入硬酯酸乙二醇酯和适量的OP－10，升温到60℃时加入定量的去离子水，继续搅拌，升温，在85～90℃保持30min，逐渐降温，在400℃时出料，得到固含量为20%的O／W型的柔软剂YS－2。

(4)柞蚕丝织物后整理剂工作液的配伍 将质量比为9∶1的聚氧乙烯甲基丙烯酸酯和柔软剂YS－2加入复配釜中，加热、搅拌、混合均匀后，加入去离子水980ml，搅拌5min，即为成品。

柞蚕丝织物经后整理，具有较好的抗泛黄、抗水渍作用，避免了用含醛基树脂后整理剂在织物上游离出甲醛有害身体。
