木结构工程

---

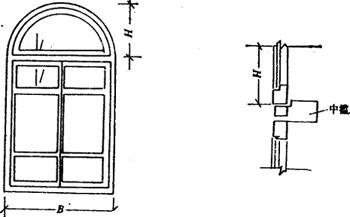

①半圆窗 普通窗上部带有半圆窗的工程量，应分别按半圆窗和普通窗的相应定额计算。半圆窗的工程量，以普通窗和半圆窗之间的横框上面的裁口线为界线(如图2－42)

图2－42

半圆窗为正半圆时，其高度(H)的尺寸，可按门窗1／2计算。其面积计算公式为：

半圆窗=1／2×π×R²(m²)

=1／2×(0．7854×R²)

或 =(0．7854×D²)×1／2

式中 R－圆的半径；D－圆的直径。

半圆窗面积简化计算公式：

A=0．093×B²

式中 A－窗框外围面积；B－窗框外围宽度。

②门窗木材截面积换算木门窗框、扇设计规定的截面与定额中所规定的截面若不同时，应按比例换算木材量，其他工料不变。其换算公式如下：

〔计算例〕 某双层玻璃窗框料截面面积72平方厘米，100平方米框外围的材积为3．135立方米。设计框料截面(净尺寸)为80×100毫米(系无上亮框料)，试换算出所差材料积是多少?

解：设计截面=(框厚+刨光损耗)×(框宽+刨光损耗)

=(8+0．3)×(10+0．5)=87．15cm²

所差材积=截面面积换算材积－定额材积

=3．795－3．135=0．66m³

说明，注意木材刨光损耗，一面刨光损耗为3毫米，二面刨光损耗为5毫米，同时注意哪面刨光，哪面不刨光。例题8×10厘米(即计量单位换算与定额一致为厘米)，则8厘米为框厚，一面靠墙不刨光，10厘米为框宽需二面刨光，也就是说设计截面为净尺寸需加刨光损耗。

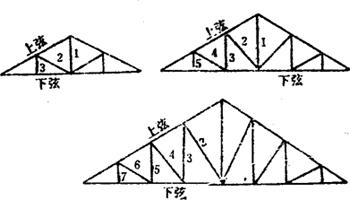

③木屋架杆件长度计算 为简化屋架的各杆件长度的计算，可按屋架杆件长度计算系数，见图2－43所示。

图2－43

〔计算例〕 试计算浩式屋架，跨度15米，高跨1∶5为八格屋架，求各杆件长度。

解：采用浩式屋架各杆件中心线长度系数表(表2－23)查出各杆件系数

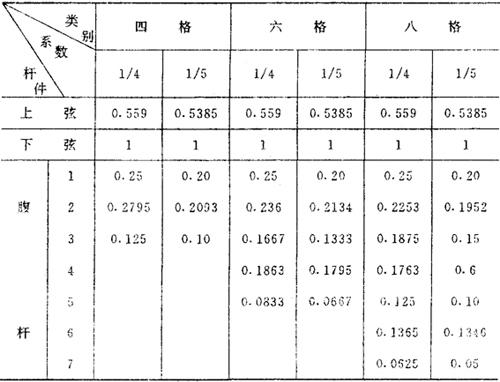

表2－23 浩式屋架各杆件中心线长度系数表

上弦=15×0．5385=8．0775m

下弦=15×1=15m

杆件1=15×0．2=3m

杆件2=15×0．1952=2．928m

杆件3=15×0．15=2．25m

杆件4=15×0．16=2．40m

杆件5=15×0．10=1．50m

杆件6=15×0．1346=2．019m

杆件7=15×0．05=0．75m

①马尾(折角、正交)部分折合普通屋架计算 为简化工程量计算，马尾(折角、正交)部分的半屋架可以按折合主屋架架数计算，其计算公式为：

图2－44

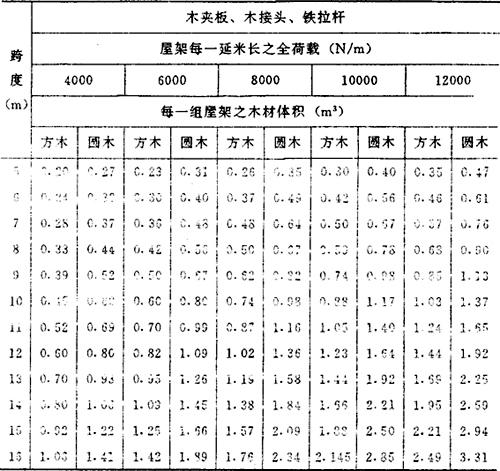

表2－24 普通人字屋架材积参考表

注：(1)屋架每一延米之全荷载如有不同时可按插入法计算。

(2)本表每支屋架之木材包括接头板及下弦两端之垫木在内。

(3)本表屋架每一延米之全荷载计算单位“公斤”修订为牛／米(即1kg／m=10N／m)。如400公斤改为4000牛／米(N／m)。

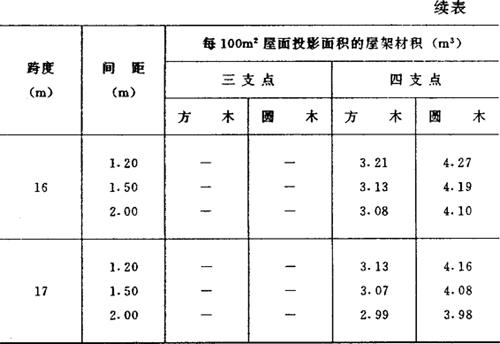

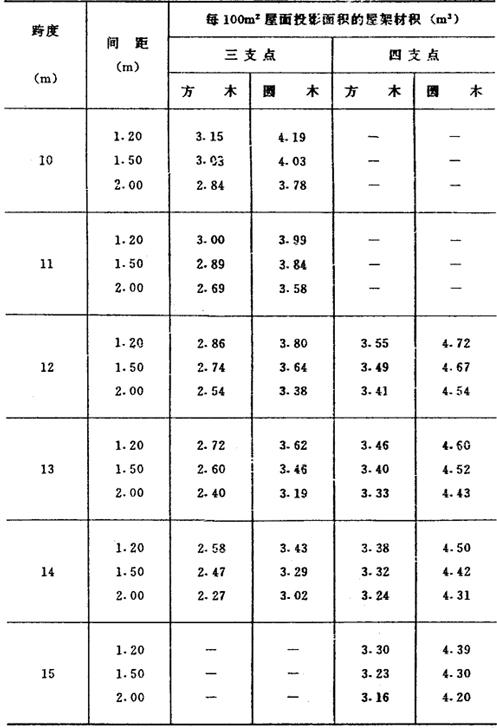

表2－25 多支点人字屋架材积参考表
