晶闸管的型号

---

1．型号及含义

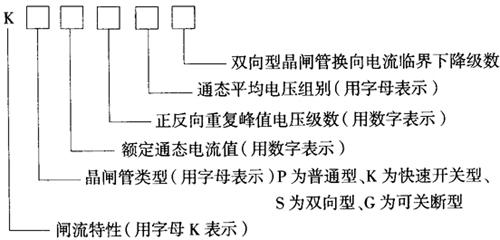

根据JB1144－75规定，国产晶闸管型号及含义如下：

2．技术特性

(1)晶闸管按通态平均电流(额定电流)I_r(AV)的大小分为14个系列。参见表8－1。

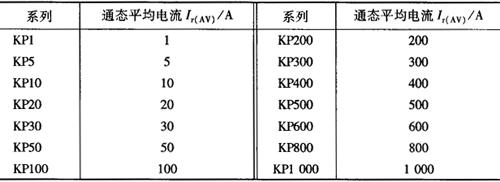

表8－1 晶闸管额定通态平均电流系列

(2)正反向重复峰值电压(额定电压)U_R规定1000V以下每100V一个等级；1000～3000V每200V一个等级。用百位数或千位及百位数表示电压级数。如U_R=1600V，其电压级数为16，U_R=800，其电压级数为8。具体参见表8－2。

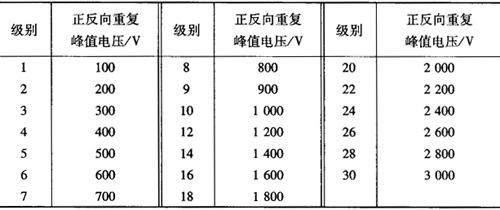

表8－2 晶闸管正反向重复峰值电压级别

(3)通态平均电压组别在100A以上元件以英文字母标出。英文字母代表的电压组别详见表8－3。100A以下元件则不标出。

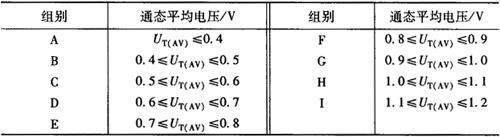

表8－3 晶闸管通态平均电压分组

(4)双向型晶闸管换向电流临界下降级数分为3个级别，详见表8－4。

表8－4 双向型晶闸管临界下降级数及含义
