晶闸管弧焊电源典型主电路形式

---

1．三相桥式可控晶闸管弧焊整流器主电路(图11－10)

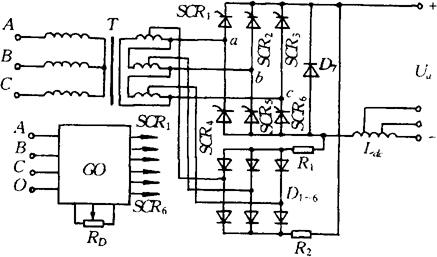

图11－10 三相桥式全控晶闸管弧焊整流器主电路原理图

图中T为三相平特性降压变压器。SCR_1～6为三相全控晶闸管整流桥。L_dc为输出电抗器。GO为控制电路，发出不同的移相脉冲，控制SCR_1～6的导通角，获得所需的外特性和工艺参数。图中D_1～6、R₁、R₂组成维弧电路。若图11－10中的SCR_4～6或SCR_1～3改用二极管，则组成三相桥式半控晶闸管弧焊电源主电路。

2．带平衡电抗器双反星形晶闸管弧焊整流器主电路(图11－11)

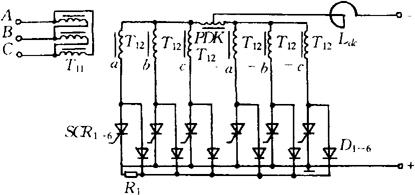

图11－11 带PDK的双反Y形晶闸管弧焊整流器主电路

图中T₁为三相平特性降压变压器，初级绕组T₁₁为△形连接，次级绕组T₁₂为Y形连接，将380V降至几十伏焊接所需电压。PDK为平衡电抗器，它是一个两侧完全对称的中间抽头的电抗器。PDK的接入，可使左右两组半波整流电路同时导电，从而提高了输出电流值，提高了变压器的利用率，减小了输出电流的脉动系数。SCR_1～6组成的二组晶闸管三相半波整流桥，绕组接线极性相反，完成整流任务，并保证同时有二个晶闸管工作，其输出直流比六相半波整流脉动小。输出电抗器L_dc有滤波和改善动特性的作用。D_1～6及R₁组成维弧电路。维弧电路由T₁₂供交流电，D_1～6整流、R₁限流、输出15A左右的稳定直流，以保证电弧的稳定燃烧。
