晶体管时间继电器

---

1．适用范围

晶体管时间继电器适用于交流50Hz，额定工作电压380V及以下或直流220V及以下的控制电路中作延时元件，按预定的时间接通或分断电路。是自动化装置中的重要元件。

2．结构特征

晶体管时间继电器具有体积小、重量轻、精度高、寿命长、通用性强等优点。

3．常用数字式时间继电器的产品型号及主要技术参数

常用晶体管时间继电器的延时精度≤10%，也可≤5%，电寿命1×10⁵次，机械寿命1×10⁶次。其他主要技术参数见表1－90。

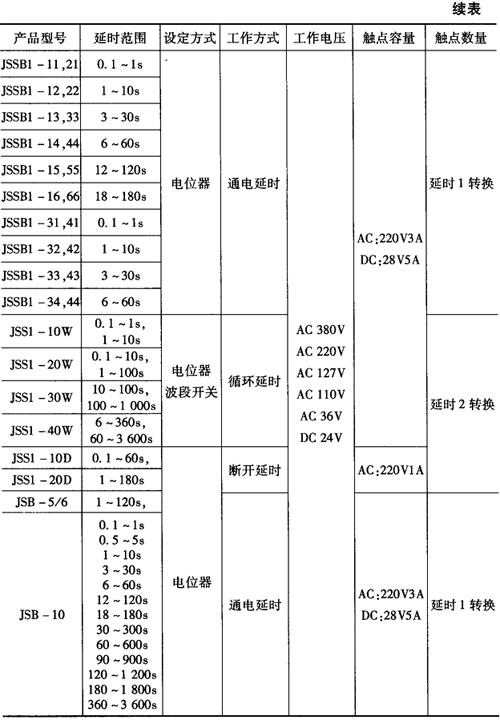

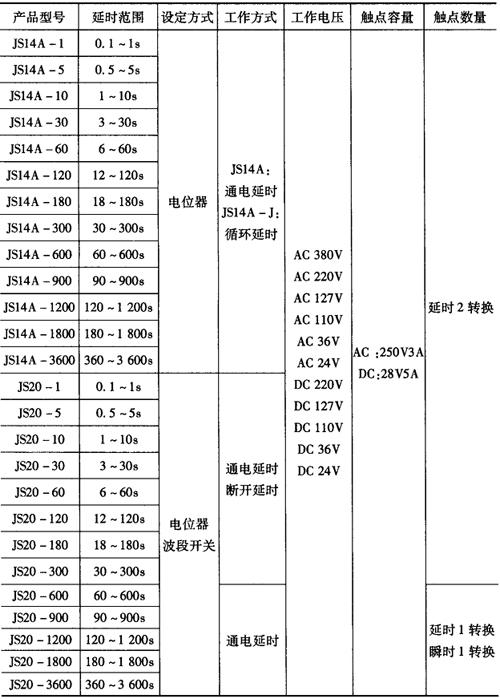

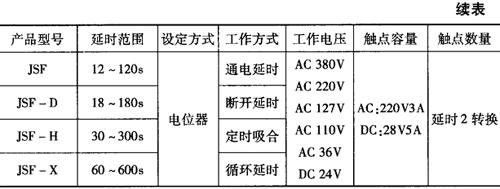

表1－90 常用晶体管时间继电器的产品型号及主要技术参数

4．晶体管时间继电器的接线图

晶体管时间继电器的接线图见图1－62。

通电延时装置式接线图

通电延时外接式接线图

通电延时面板式接线图

通电延时装置式瞬动触点

断电延时装置式接线图

断电延时外接式瞬动触点

断电延时面板式瞬动触点

JJSB1接线图

图1－62 晶体管时间继电器的接线图

5．晶体管时间继电器的外形安装尺寸及开孔尺寸

数字式时间继电器的外形安装尺寸及开孔尺寸见图1－63。

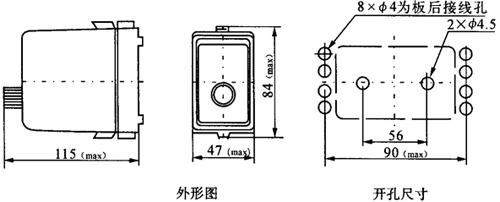

图1－63a JS14A，SJ20装置式外形和开孔尺寸

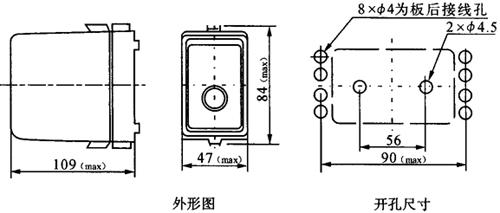

图1－63b JS14A，JS20外接式外形和开孔尺寸

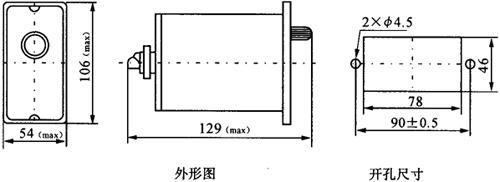

图1－63c JS14A，JS20面板式外形和开孔尺寸

(1)JS14A，SJ20装置式外形和开孔尺寸见图1－63a。

(2)JS14A，JS20外接式外形和开孔尺寸见图1－63b。

(3)JS14A，JS20面板式外形和开孔尺寸见图1－63c。
