无齿轮曳引机

---

没有减速齿轮的曳引机，曳引轮直接安装在电动机的输出轴上，驱动动力直接传递到曳引轮上。其振动和噪声小，维护简单。广泛应用于高速电梯。但随着低速大力矩的电控技术日趋完善，而逐渐推广到低速梯上。

无齿轮曳引机直接使用电动机带动轿厢运行，取消了齿轮减速箱。使得曳引机效率更高，电梯运行性能更佳。

随着技术的进步，永磁技术日趋完善，最近几年来，永磁同步曳引机逐步走进了电梯中。

碟形永磁同步电动机无齿轮曳引机是无齿轮曳引机之一。采用永久磁铁，集成式紧凑配置，体积小，重量为有齿轮曳引机一半。可以设置在顶部导轨处等。

同步电动机转子仅包括一个铸铁的轮子，同时作为转子轭，制动鼓以制动曳引轮。转速低，由VVVF驱动，使用寿命长，能耗为传统曳引机的50%，噪声低，无需润滑，坚固可靠，是20世纪末推出的当今电梯界最先进的曳引机之一。

由于采用永久磁铁式电动机，不需要励磁电流，故与原有电动机相比可节能5%，提高了效率；可抑制沟槽高次谐波的发生，与原有感应电动机相比，降低了噪声和振动，提高了运行性能；由于采用小型化的电动机和盘式双位制动器，实现了曳引机的小型化，使无机房、小机房能够实现。

永磁同步无齿轮曳引机与传统有齿轮曳引机对比参见表14．1－1。

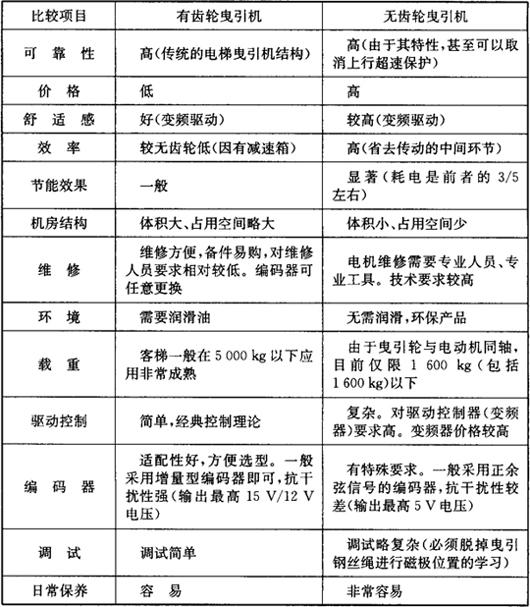

表14．1－1 有齿轮曳引机与无齿轮曳引机的综合比较
