无碱玻璃纤维带

---

1．产品分类

按照所使用的浸润剂类型分为增强型无碱带和非增强型无碱带。使用塑料型浸润剂的无碱玻璃纤维带为增强型无碱带，使用纺织型或其他非塑料型浸润剂的无碱玻璃纤维带为非增强型无碱带。

2．理化性能

(1)玻璃成分

应采用无碱玻璃成分。其碱金属氧化物的含量应不大于0．8%。

(2)可燃物含量

除非另有商定，增强型无碱带为0．4%～1．0%，非增强型无碱带为0．6%～2．0%。

(3)经纬密度

经纬密度标称值由企业明示。其偏差不得超过标称值的±1．0根／cm。

(4)厚度

厚度及其偏差应符合表6－53的规定，其他厚度可由供需双方商定，但偏差不得超过标称值的±10%。

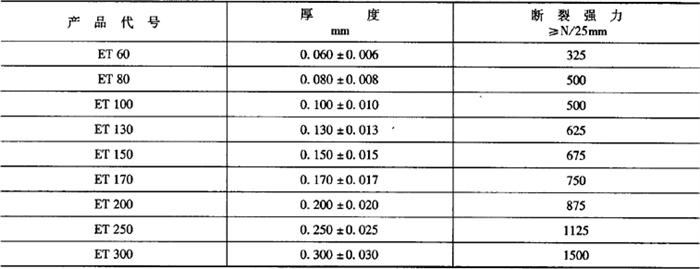

表6－53 无碱玻璃纤维带的物理性能要求

(5)断裂强力

无碱带断裂强力应符合表6－53的规定，其他规格的断裂强力依据表6－53按厚度类推取较高值。

(6)层合板弯曲强度

增强型无碱带的层合板弯曲强度应符合表6－54的规定。

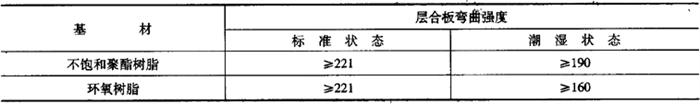

表6－54 增强型无碱带的层合板弯曲强度MPa

注：1．层合板玻璃纤维含量为45%～55%；

2．潮湿状态：100℃蒸馏水中煮2h。

(7)水提取液的电导率

水提取液电导率应不大于15mS／m。

(8)宽度(表6-55)

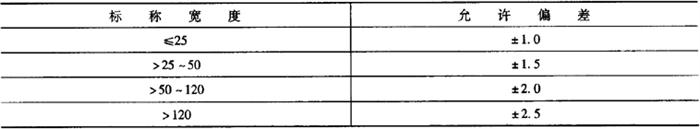

表6－55 无碱玻璃纤维带的宽度允许偏差mm

(9)长度

除非另有商定，卷长应为50m、100m，长度偏差不超过±2m。

3．外观质量

1)外观质量按表6－56规定作开剪或假开剪处理，假开剪每25m允许一次。

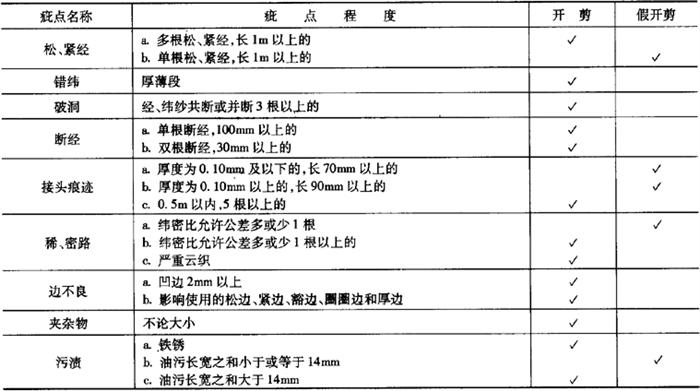

表6－56 无碱玻璃纤维带的外观质量要求

2)每卷允许拼段一次，每段长度应不小于10m，拼段处作明显标记，对于一个交付批，拼段卷数不得超过总卷数的20%。
