无压埋地排污、排水用硬聚氯乙烯管材

---

1．产品分类(表7－104)

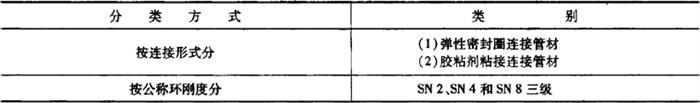

表7－104 无压埋地排污、排水用硬聚氯乙烯管材的分类

2．外观要求

1)管材颜色应均匀一致。颜色由供需双方协商确定。

2)管材内外壁应光滑，不允许有气泡、裂纹、凹陷及分解变色线。管材端部应切割平整并应与轴线垂直。

3．规格尺寸

(1)长度

管材长度一般为4m、6m，或由供需双方协商确定，长度不允许有负偏差。

带承口的管材长度以有效长度表示。

(2)平均外径

平均外径d_em应符合表7－105的规定。

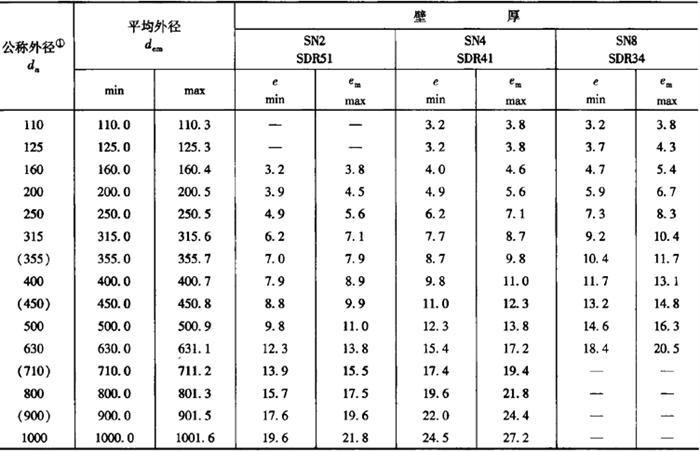

表7－105 无压埋地排污、排水用硬聚氯乙烯管材的平均外径与壁厚mm

①括号内为非优选尺寸。

(3)不圆度

不圆度在生产后立即测量，应不大于0．024d_n。

(4)倒角

若有倒角，倒角应与管材轴线呈15°～45°之间的夹角。

管材端部剩余壁厚应至少为e_min的三分之一。

(5)壁厚

壁厚e应符合表7－105的规定，任意点最大壁厚允许达到1．2e_min，但应使平均壁厚e_m小于或等于e_m，max的规定。

(6)承口和插口尺寸

1)弹性密封圈连接承口和插口尺寸。

弹性密封圈基本尺寸应符合表7－106的规定(见图7－8、图7－9或图7－10)。

当密封圈被紧密固定时，A的最小值和C的最大值应通过有效密封点(见图7－9)测量。有效密封点由生产商规定以确保足够的密封区域。

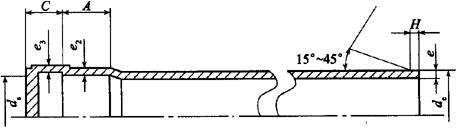

图7－8 弹性密封圈连接承口和插口示意图

d_s－管材承口内径；d_e－管材外径；e－管材壁厚；e₂－承口处壁厚；e₃－密封槽处壁厚；A－承插长度；C－密封区长度；H－倒角宽度

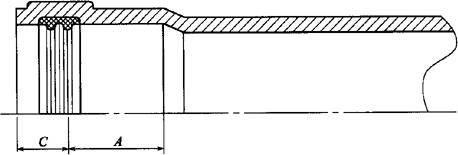

图7－9 有效密封点测量示意图

A－承插长度；C－密封区长度

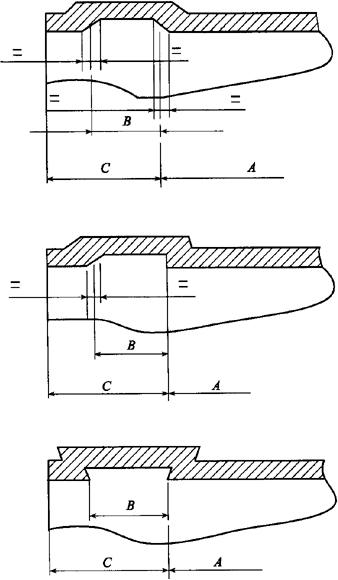

图7－10 弹性密封圈承口密封槽设计类型示意图

A－承插长度；B－密封槽宽度；C－密封区长度

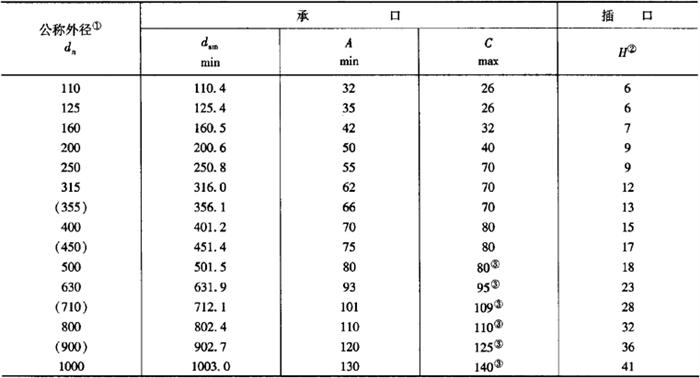

表7－106 弹性密封圈连接承口和插口的基本尺寸mm

①括号内为非优选尺寸；

②倒角角度约为15°；

③允许高于C值，生产商应提供实际的L_1，min，并使L_1，min=A_min+C。

承口壁厚e₂和e₃(见图7－8，不包括承口口部)应符合表7－107的规定。

由于型芯偏移，允许壁厚e₂和e₃减少5%。在这种情况下，垂直相对两点壁厚的平均值应等于或大于表7－107中的规定。

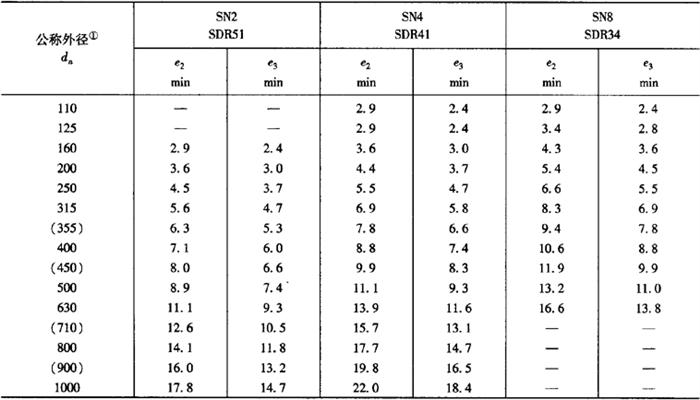

表7－107 弹性密封圈连接承口壁厚mm

①括号内为非优选尺寸。

2)胶粘剂粘接型承口和插口尺寸。

胶粘剂粘接型承口和插口(见图7－11)的基本尺寸应符合表7－108的规定。

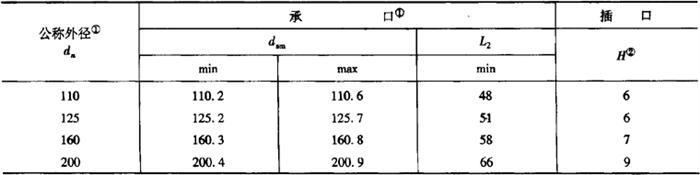

表7－108 胶粘剂粘接型承口和插口的基本尺寸mm

①承口长度测量到承口根部；

②倒角角度约为15°。

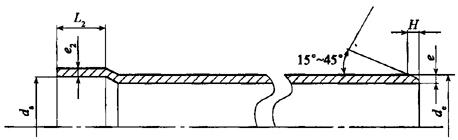

图7－11 胶粘剂粘接型承口和插口的基本尺寸

d_s－管材承口内径；d_e－管材外径；e－管材壁厚；e₂－承口处壁厚；L2－胶粘剂粘接型承口长度；H－倒角宽度

制造商应声明承口是锥形的还是平行的。若为平行或近似平行的，承口平均内径d_sm应适用于承口全长。若承口为锥形的，d_sm的值应为承口中径处测量，相对于管材轴线的最大锥角应为20′。

3)承口壁厚e₂(见图7－11)应符合表7－108的规定。

4．物理力学性能(表7－109)

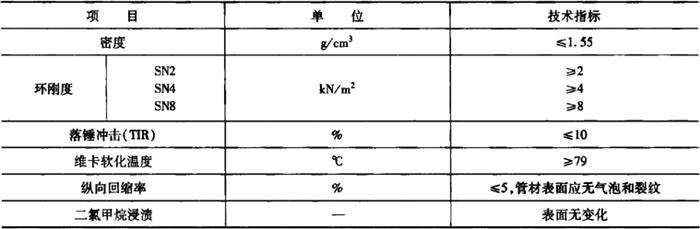

表7－109 无压埋地排污、排水用硬聚氯乙烯管材的物理力学性能要求
