料筒加料口

---

加料口的结构必须与物料的形状相适应，使加入的塑料能从料斗式加料器中自由流入螺杆而不叫中断。加料口典型的结构见图2－36。

图2－36 典型的加料口断面形状

图2－36中(a)类主要适用于带状料的加入，而不宜用于粒料和粉料；(c)和(e)类在简易的挤出机用得较多；(b)、(d)、(f)这三类用得较多，其中(b)类的右口壁倾斜角一般为7°～15°或稍大于此值，有时其左口壁也设置一倾角。(b)和(f)类加料口之左壁设计成垂直面，但向中心线方向偏移1／4内径，而其中(f)类的右壁下部向中心的倾斜角约45°。实践证明：(b)和(f)类加料口不论对粉料、粒料和带状料都能很好适应，因此，用得最多。

加料口的(俯视)形状多为矩形，其长边平行于轴线，长度约1．3～1．8倍的螺杆直径。当采用机械搅拌器时多用圆形的加料口，有利于搅拌头靠近加料口。

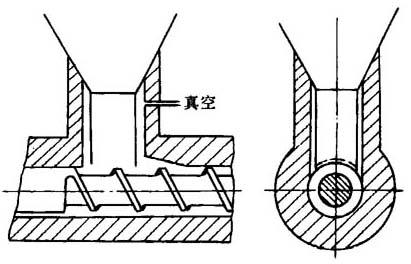

进料口与排气相结合的加料口见图2－37。

图2－37 进料口与排气相结合的加料口
