挤出涂覆工艺实例

---

对于像销、销杆这样硬质材料的涂覆操作，需要使用不同的设备。所需要的设备如下：

①箱式喂料器；

②在线成型段喂辊和辊式成型机；

③杆或销喂料机；

④预热器；

⑤挤出机与口模；

⑥牵引机；

⑦喷涂装置；

⑧切断装置；

⑨成品堆集箱。

喷涂杆或销的生产线见图14－9。部件被贮存在喂料箱中，并且短杆落在滚动的辊筒上，该辊筒将杆带入喷涂部位，并进行加工。由于有些滑动，第一只辊筒的运行速度比生产线速度稍高，以致于杆或销被对中后各自进入直角式挤出机。这样防止了前进中杆的中断。生产线中喂料机后一个装置是预热炉，该炉是辐射加热器实例。强制热空气装置应用于此段，消除来自部件表面的湿分，并使部件温度升高到熔料的温度。这样，基材与涂层之间就建立了良好的粘接。很明显，配有拉力辊的牵引机将已喷涂完的部件以稍快的速度离开，该速度比挤出机提供制件的速度稍快。冷却系统使用了空气喷射和水喷淋组合的冷却方式，这种冷却方式通常很有效。集合装置可以是专用堆或转储管材装置，类似于规则异型材或管材的作业。

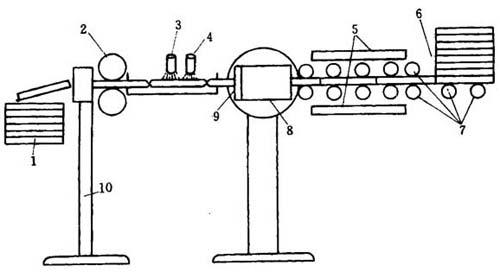

图14－9 用于塑料涂覆销、杆挤出生产线示意图

1－成品集合器 2－拉力机 3－制冷空气喷射 4－水喷淋 5－辐射加热器 6－箱式喂料器 7－动力喂料辊 8－直角机头 9－口模 10－切断装置

另一种生产线用于喷涂金属硬质异型材，该条状的异型材被辊筒连续在线加工。风雨双层窗的断面已用这种方法制成。图14－10是用于这种作业的实例。对于销杆涂覆生产线，两种装置的结构是相同的。一种是喂料－滚动－加工装置，异型材进入挤出机。另一个装置是切断装置，该装置必须能够切断所通过金属的基材。为了切断滚动－加工异型材，通常使用剪式切断机。这与塑料异型材切断不同。因为生产的制品非常坚硬，当在线的切断面避免粗糙时，切断机的移动速度必须与挤出机生产线同步。和用两个牵引辊筒相比，图示的生产线是两轨道的牵引机，因为连续生产线所需要的拉力实质上比销喷涂作业时更大。

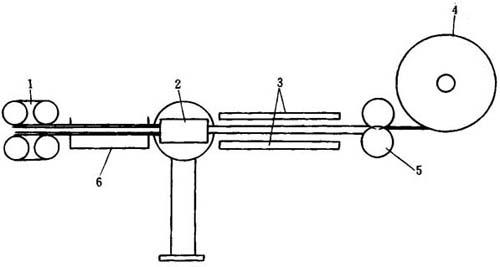

图14－10 用塑料涂覆辊筒－加工金属断面挤出生产线示意图

1－牵引机 2－直角机头 3－加热器 4－喂料辊 5－成型辊 6－冷却装置
