拦鱼电栅

---

一、LD-1型拦鱼电栅

拦鱼电栅的结构与供电方式有多种多样，我国近年应用较成熟的是在水库溢洪时防止鱼类下逃的LD-1型拦鱼电栅。它的电极阵结构是单排竖立于水中，电极间距不等地排列，以三段分压式供电。对于拦阻断面跨距较大的水域具有结构简单、拦鱼效果好、运行费用低等优点．但管理水平要求较高，电源要可靠。其供电原理如图46—7所示。

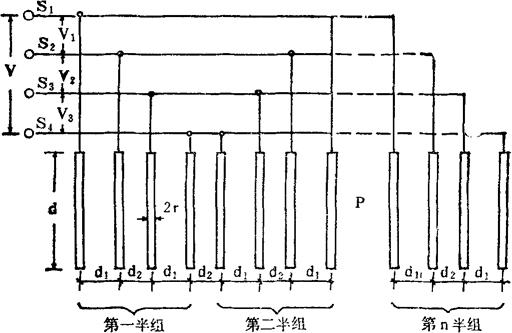

图46—7 LD-1型拦鱼电栅原理图

V——供电的全电压 V_1-3——分段电压 S_1-4——输电线 P——电极 d——电极浸水平均深度 r——电极半径d_1-2——电极间距 n——电极陈半组数

(一)电栅应用条件

1．拦阻对象 体长10cm以上的鲢、鳙、草鱼、鳊、鲤。

2．流速 拦阻断面平均流速对体长小于36cm的小鱼不超过0．5m／s；体长大于30cm的大鱼不超过0．7m／s。

3．适宜水温 10—30℃。

4．适宜水电导率 50—200μs

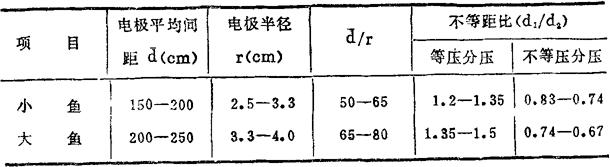

5．电极阵几何参数：

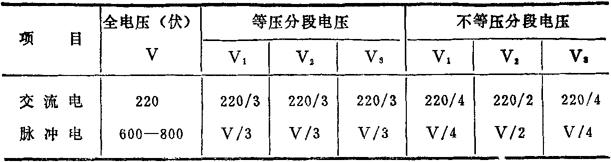

6．电参数

脉冲电波形为指数波，宽度为0．2—0．25ms，重复频率为2—10H_z。

(二)电栅结构形式 根据拦鱼溢洪道的形式、水深、跨度的条件，电极阵结构有三种形式：

1．埋设式 在溢洪道水浅，并能旱地施工的场地采用此形式，即电极管插装在墩座上，以墩座的自重来抗拒电极阵所受的外力，来保证电极阵的稳定性。这种形式结构简单，施工方便。

2．斜撑式 对坝顶溢流的溢洪道采取本形式，即电极管借撑杆结构斜撑在坝体上。

3．悬挂式 当拦阻断面水很深、跨距又很大时，可采用这种形式，即电极上端吊挂在悬索上，下端用定位墩定位固定，而悬索系结在两岸的塔架上，并由两端地锚拉住。电极管采用链状式，即每根电极由若干根0．5m长的电极管相隔0．5m用软钢丝串接而成。

二、脉冲发生器

目前与LD-1型拦鱼电栅配套的脉冲发生器有二种：

1．适合于中小型电栅的“DUX-2A型电渔法脉冲发生器”。其负载能力为4Ω。

2．适合干大型拦鱼电栅的“DLS-1型电拦鱼脉冲发生器”。其负载能力为0．8Ω。

三、应用注意事项

应注意事项如下：设计要正确；结构要牢固；电源要可靠；要有良好的避雷措施；管理人员要经过严格培训。

(编者：徐森林、钟为国 审者：候恩淮、李德尚)
