我国碳钢焊丝标准概述

---

我国焊接用碳钢焊丝有四个标准：GB／T 3429－1994《焊接用钢盘条》，该标准非等效采用日本标准JIS G3503(1980版)；GB／T 14957－1994《熔化焊用钢丝》和GB／T 14958－1994《气体保护焊用钢丝》，这两个标准代替了GB1300－1977《焊接用碳钢合金钢焊丝》；GB／T8110－1995《气体保护焊用碳钢、低合金钢焊丝》，该标准非等效采用ANSI／AWS A5．18－1993标准。GB／T 14957中的熔化焊用钢丝(简称焊丝)主要适用于电弧焊、埋弧自动焊和半自动焊、电渣焊和气焊等用途的冷拉钢丝。GB／T 14958和GB／T 8110中的焊丝适用于低碳钢、低合金钢和合金钢用气体保护焊(CO₂、Ar+O₂、CO₂+Ar)冷拉钢丝。制造焊丝用盘条应符合GB／T 3429的规定。

焊丝型号和牌号的编制方法

(1)字母“H”表示焊接用实心焊丝。

(2)“H”后面的一位数字或两位数字表示含碳量。

(3)化学符号及后面的数字表示该元素大致含量的百分数值。合金元素含量小于1%时，该合金元素后面的数字1省略。

(4)在碳钢焊丝牌号尾部标有“A”或“E”时，“A”表示为优质品，说明该焊丝的硫、磷含量比普通焊丝低；“E”表示为高级优质品，其硫、磷含量更低。

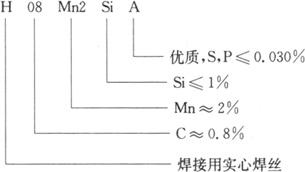

(5)举例

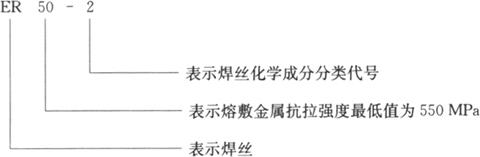

GB／T 8110－1995《气体保护焊用碳钢、低合金钢焊丝》中焊丝的型号是按强度级别和化学成分类型命名的。焊丝型号的表示方法为ERXX-X，ER表示焊丝，ER后面的两位数字表示熔敷金属的最低抗拉强度，短线“－”后面字母或数字表示焊丝化学成分分类代号。焊丝型号举例如下：

熔化焊用碳钢钢丝的类别和化学成分分别见表1．3－1和表1．3－2，碳钢气体保护焊钢丝熔敷金属的拉伸性能分别见表1．3－3和表1．3－4，熔敷金属夏比V型缺口冲击试验结果见表1．3－5。试板的焊接规范参数见表1．3－6。

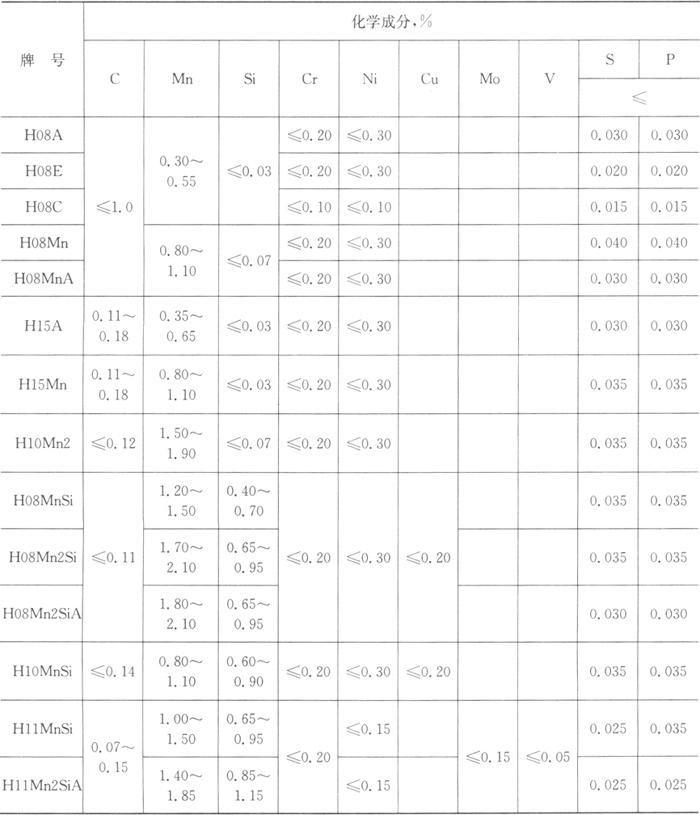

表1．3－1 碳钢焊丝的类别和化学成分(GB／T 14957－1994、GB／T 14958－1994)

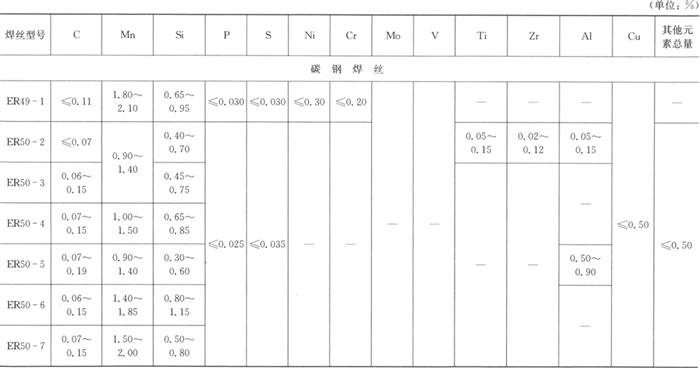

表1．3－2 气体保护电弧焊碳钢焊丝的类别和化学成分(GB／T 8110－1995)

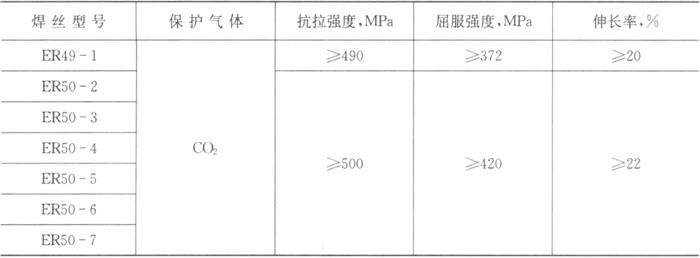

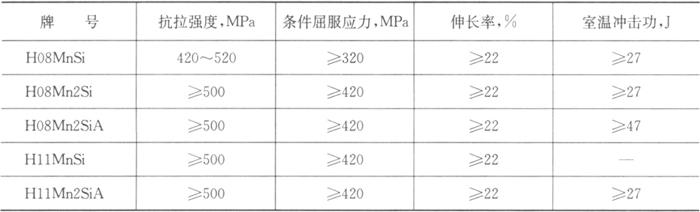

表1．3－3 碳钢气体保护焊焊丝熔敷金属的拉伸性能

表1．3－4 气体保护电弧焊用碳钢焊丝熔敷金属的拉伸性能(GB／T 8110－1995)

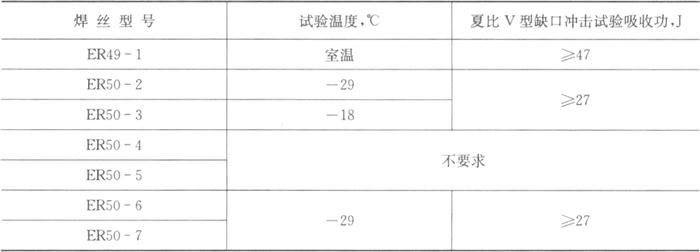

表1．3－5 气体保护电弧焊碳钢焊丝熔敷金属的冲击性能(GB／T 8110－1995)

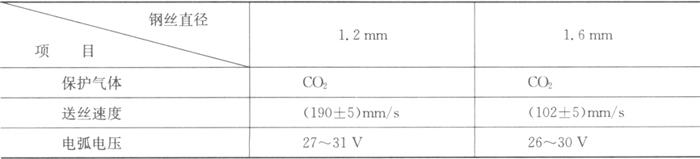

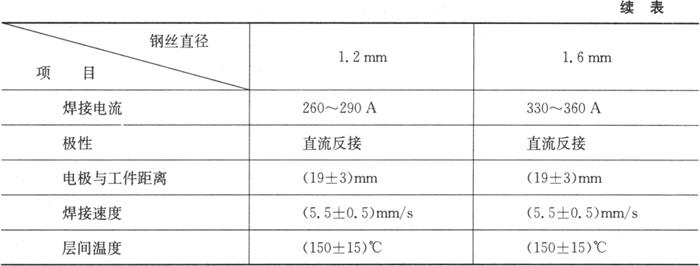

表1．3－6 熔敷金属力学性能试验的焊接规范
