总平面设计

---

(一)总平面设计原则

(1)总平面布置应体现国家方针政策，在满足生产的要求下节约用地，不占或少占农田；同时应符合城市建设规划要求和环境保护要求。做到经济合理、降低造价。

(2)总平面布置必须符合生产工艺流程要求。生产区、动力辅助区、仓储区、厂前区等应合理划分；应便于运输，便于管理，并应布置绿化等设施，为文明生产创造条件；应按火灾危险性分类中两类生产、贮存、堆场设计防火。

(3)总平面布置应近远期结合，以近期为主，适当考虑扩建改造的可能。老厂改(扩)建应统筹规划改造，充分合理利用原有建筑物、构筑物和设施。

(二)总平面布置注意事项

(1)工厂由生产区、仓储区、动力辅助区、厂前区等组成。各区布置应符合管理方便，管线短捷、节约能源、人流与货流路线不迂回交叉等原则。

(2)总平面布置及竖向设计应结合地形合理确定设计标高，尽量减少土石方工程量；应使建筑物有良好的方位，较好的自然通风和采光条件。

(3)厂区出入口的设置应结合城市道路规划和人货分流原则合理确定。出入口不宜少于两个。应进行全厂运输量计算和设计。厂区主要道路应形成环形，道路形式应因地制宜地进行选择，宜采用城市型。原料、成品运输及主要人流的道路应采用双车道。路面应光洁并有足够的强度。

(4)新建厂总平面的建筑系数宜为35%～42%，绿化系数不小于15%。扩建厂的建筑系数宜为40%～47%，绿化系数不宜小于8%。

(5)锅炉房、独立除尘室、独立压缩空气站及真空泵房等，应靠近负荷中心，并应符合卫生及防火等要求。经常发散烟尘及污染气体的车间、仓库，宜布置在厂区夏季风向最小频率的上风侧。管网设计应运行安全、维修方便、经济合理、互相协调。

(三)主要建筑物和构筑物

(1)卷烟厂主要建筑物、构筑物见表10－1－5。

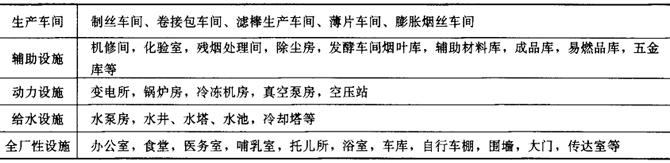

表10－1－5 卷烟厂主要建筑物和构筑物

(2)打叶复烤厂主要建筑物、构筑物见表10－1－6。

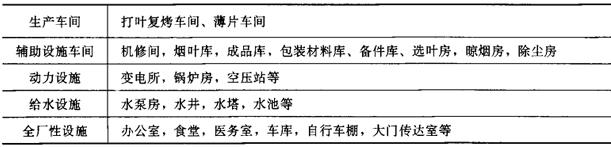

表10－1－6 打叶复烤厂主要建筑物和构筑物表

(四)总平面布置的主要技术指标

1．技术指标

(1)厂区占地面积(m²)，以①表示。

(2)建筑物占地面积(m²)，以②表示。

(3)构筑物占地面积(m²)，以③表示。

(4)露天堆场及操作场地占地面积(m²)，以③表示。

(5)道路、人行道、铁路及围墙占地面积(m²)，以④表示。

(6)土石方工程量。

(7)厂区建筑系数。

(8)厂区土地利用系数。

2．一般参考指标

厂区建筑系数；新建厂宜为：35%～42%，扩建厂宜为：40%～47%。

厂区土地利用系数：40%～65%。

这两个系数是反映总平面布置是否紧凑合理的指标。

(五)厂内交通运输

厂内宜采用环形道路，应使消防车能到达各车间。道路的宽度应能满足货物的吞吐要求。一般为水泥路面。要求路面光洁，排水通畅；并要求有适当的场地停放车辆。

厂内道路边缘至建筑物的最小间距见表10－1－7。

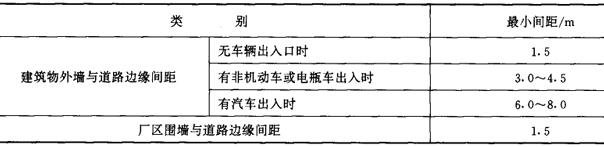

表10－1－7 厂内道路边缘至建筑的最小间距

厂内道路的主要技术指标见表10－1－8。

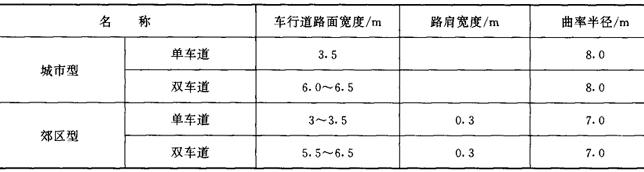

表10－1－8 厂内道路的主要技术指标

(六)生产车间面积参考数据

(1)打叶复烤车间要保证铺叶工序和预压打包工段有足够面积，其车间面积(包括车间办公、辅助用房等)一般为：

规模／万t 车间面积／m²

1．5 6000～7000

3．0 10000～12000

(2)卷烟厂生产车间面积因地区、地形以及建厂时期的不同有较大出入。新建车间可参考表10－1－9。

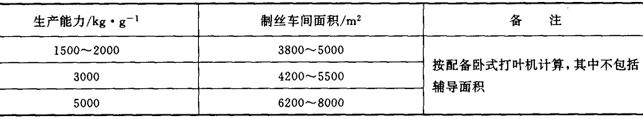

表10－1－9 制丝车间面积参考数据

(3)卷、接、包车间面积参考数据见表10－1－10。

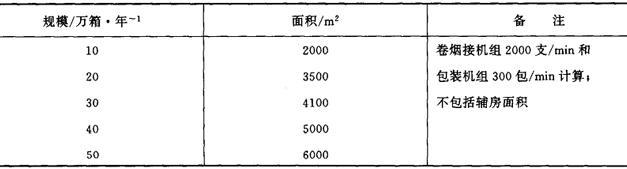

表10－1－10 卷、接、包车间面积参考数据

(七)仓储面积参考指标

(1)卷烟厂仓库包括：烟叶仓库、烟叶周转库、烟叶堆场、丝束库纸张材料库、五金材料零配件库、成品周转库、易燃品库、废品库等，在卷烟厂设计时，仓库物料储存和面积的确定可参考表10－1－11。

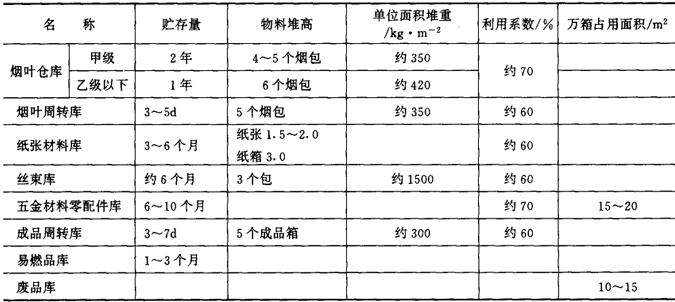

表10－1－11 仓库物料贮存主要指标表

注：本表仓库指标不包括商储仓库。

(2)复烤厂仓库：复烤厂烟叶仓库面积参数指标见第十一篇。

(八)机修面积参考数据

机修车间面积参数数据见表10－1－12。

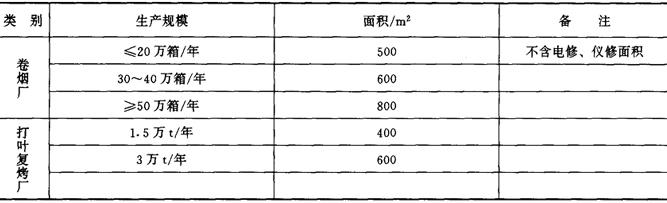

表10－1－12 机修车间面积参考数据
