平面图形作图

---

表达钣金图样的每一个视图都是平面图形，通常都是由若干直线或圆弧构成，并且其线段间的相对位置、连接关系又都是由尺寸确定。因此，在作图时应首先根据图中的尺寸确定作图步骤，并根据尺寸在图中位置的作用标注全所有的尺寸，如图4－5所示。

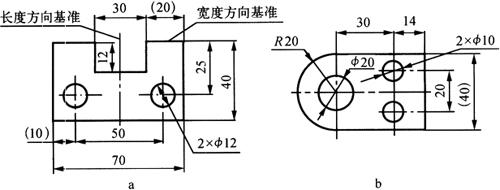

图4－5 平面图形作图(单位：mm)

a．尺寸分析 b．尺寸标注

(一)平面图形的尺寸分析

1．尺寸基准

要确定平面图形中线段的上下、左右位置，必须确定尺寸的基准，基准是标注尺寸的起点。在平面中常用的基准有对称图形的中心线、圆的中心线、轮廓直线等，一个平面图形至少有两个尺寸基准，以直角坐标或极坐标方式标注，如图4－5a所示。

2．定形尺寸

确定平面图形中各线段(含直线段、圆或圆弧段)形状或大小的尺寸，称为定形尺寸。如图4－5a中的70mm、40mm、2×12mm等均为定形尺寸。

3．定位尺寸

确定平面图形中各组成部分(线段或封闭图形)之间相对位置的尺寸，称为定位尺寸。图4－5a中确定孔2×12mm上下位置的尺寸25mm、左右位置的尺寸50mm及10mm，均称为定位尺寸。

(二)平面图形尺寸标注

1．图形分解法

首先将平面图形分解为一个基本图形和几个子图形；其次确定基本图形的尺寸基准，标注其定形尺寸；再依次确定各子图形的基准，标注定位、定形尺寸。

将图4－5b所示平面图形分解为基本图形“长方形”和子图形“两个圆”及“半圆弧”，然后分别将其定形、定位尺寸注出。

2．特征尺寸法

将平面图形尺寸分为两类特征尺寸，一类为直线尺寸，包括水平、垂直、倾斜方向；二类为圆弧和角度尺寸，按两类尺寸分别将定形和定位尺寸一齐进行标注。如图4－5b中30mm、14mm、20mm和40mm线段尺寸可一齐标注，而12mm、R20mm、2×10mm圆弧类尺寸可一齐标注。

(三)平面图形作图步骤

平面图形中的线段常见的有直线、圆弧和圆，可按所标注的定位尺寸数量，将其分为已知线段、中间线段和连接线段三类。

若以圆及圆弧图形为例，则两个定位尺寸均直接注出的圆弧，称为已知弧；直接注出一个定位尺寸，另一个定位尺寸隐含，需作图求出的圆弧，称为中间弧；两个定位尺寸均未直接注出的圆弧，称为连接弧。详解如表4－6所示。

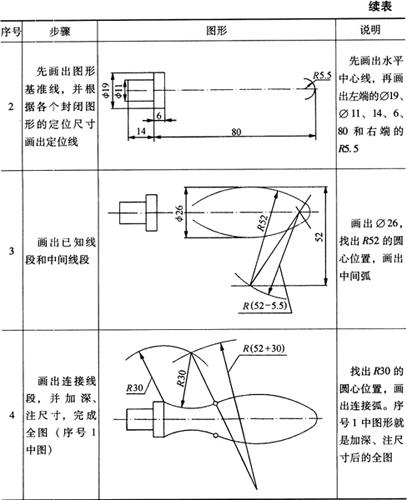

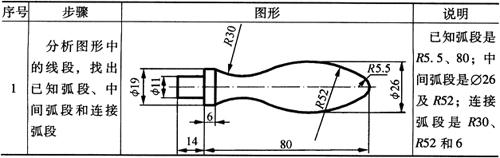

表4－6 手柄零件平面图形作图步骤(mm)

(四)绘图方法

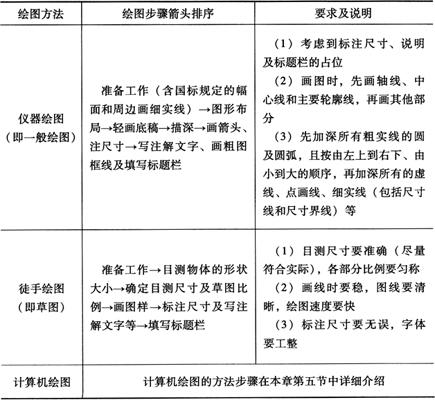

绘图方法有一般仪器绘图、徒手绘图和计算机绘图，各种绘图步骤如表4－7所示。

表4－7 绘图方法及步骤
