常见质量通病图片

---

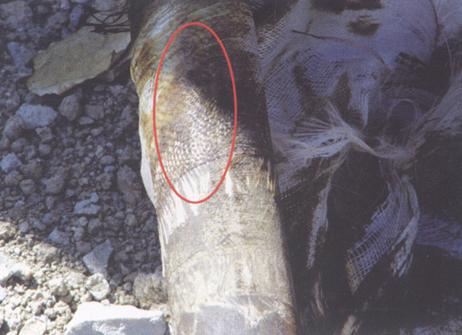

3－1－1 管线除锈不彻底即防腐

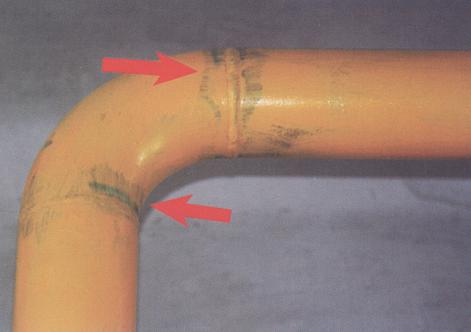

3－1－2 管线除锈不彻底即防腐

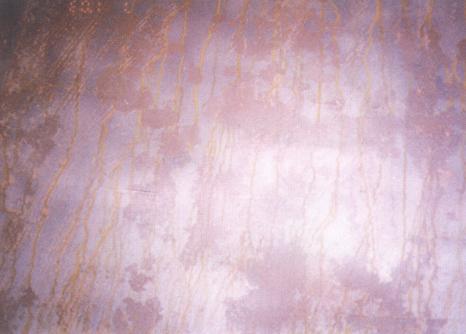

3－1－3 间隙过小，无法防腐

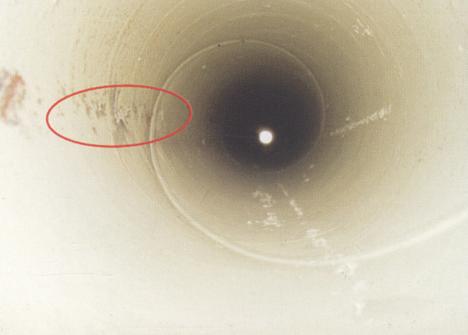

3－1－4 玻璃钢保护层管线除锈不彻底即防腐

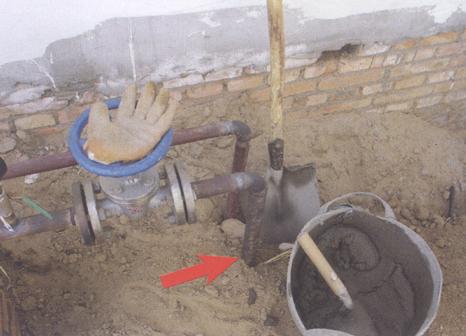

3－1－5 容器返锈未处理即防腐

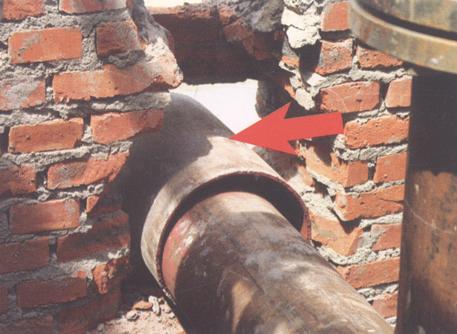

3－1－6 喷砂后仍有氧化皮和浮锈

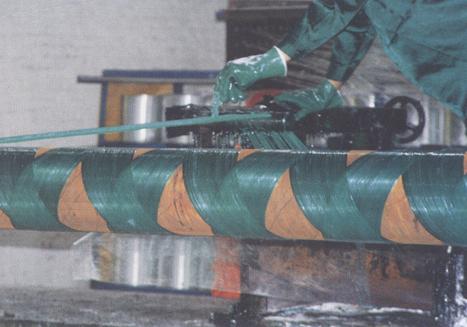

3－1－7 套管未做内外防腐

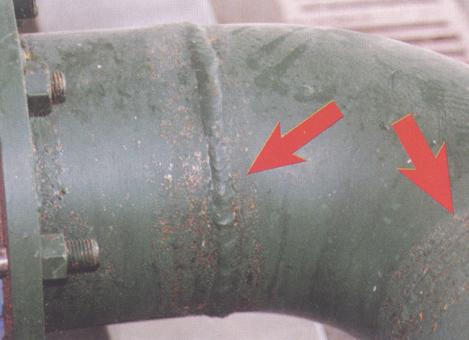

3－1－8 穿墙套管未做外防腐

3－1－9 穿墙管线外防漏刷

3－1－10 穿墙套管未做内防腐

3－1－11 防腐涂料流坠，不均匀

3－1－12 管线防腐层不均匀

3－1－13 管线内防喷涂流坠严重

3－1－14 管线内防流坠，不均匀

3－1－15 管线内防有返锈

3－1－16 防腐涂料露底

3－1－17 防腐涂料龟裂严重

3－1－18 法兰焊口防腐质量差

3－1－19 法兰焊口防腐质量差，己生锈

3－1－20 焊口处已生锈

3－1－21 焊口防腐质量差，已生锈

3－1－22 管道防腐差，已生锈

3－1－23 防腐涂料有漏刷

3－1－24 管道背面防腐涂料漏刷

3－1－25 罐内壁喷砂除锈局部不合格

3－1－26 防腐涂料流坠、气泡严重

3－1－27 罐内壁喷砂除锈局部不合格

3－1－28 防腐涂料气泡严重

3－1－29 防腐涂料脱落

3－1－30 防腐涂料有流坠

3－1－31 防腐效果差，垫板焊口生锈

3－1－32 人孔盖板涂料脱落，生锈严重

3－1－33 储罐接管焊口、法兰腐蚀严重

3－1－34 防腐管防腐层粘接力不足

3－1－35 管道补口未刷防腐底漆

3－1－36 管道补口质量差

3－1－37 防腐补口存在漏点

3－1－38 防腐补口存在漏点

3－1－39 管线防腐除锈不彻底

3－1－40 环氧媒沥青防腐玻璃丝布未浸透

3－1－41 管道未防腐回填

3－1－42 防腐管吊装未用吊带，造成防腐层破损

3－1－43 沥青防腐管防腐层破损严重，未修补

3－1－44 沥青防腐管防腐层破损严重，未修补

3－1－45 沥青防腐管防腐层破损严重，未修补

3－1－46 沥青防腐管防腐层破损严重，未修补

3－1－47 沥青防腐管防腐层破损严重，未修补

3－1－48 沥青防腐管防腐层破损严重，未修补

3－1－49 沥青防腐管防腐层破损严重，未修补

3－1－50 沥青防腐管防腐层破损严重，未修补

3－1－51 沥青防腐管防腐层起泡

3－1－52 容器吊装损坏防腐层，未修补

3－1－53 容器吊装损坏防腐层，未修补
