常用打捞工具

---

(一)公锥

见图3－2－65，表3－2－124。

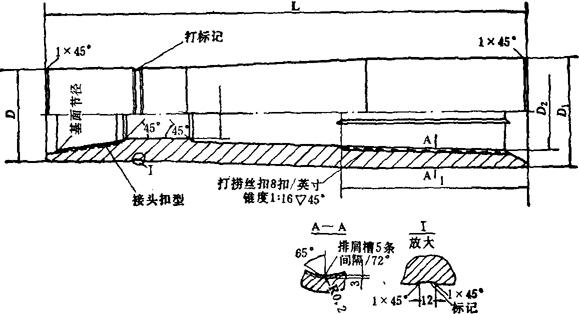

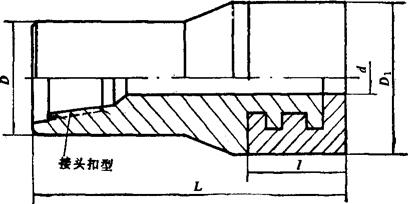

图3－2－65 公锥

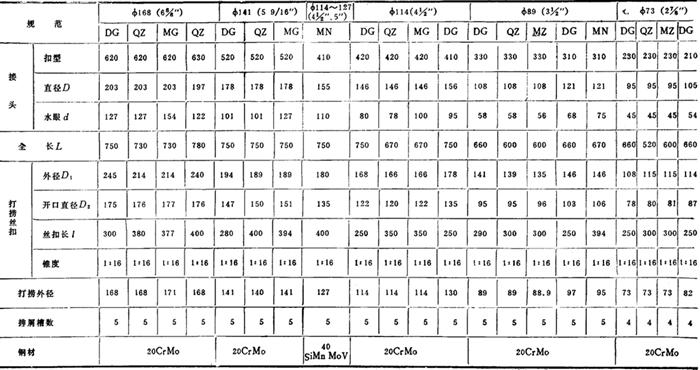

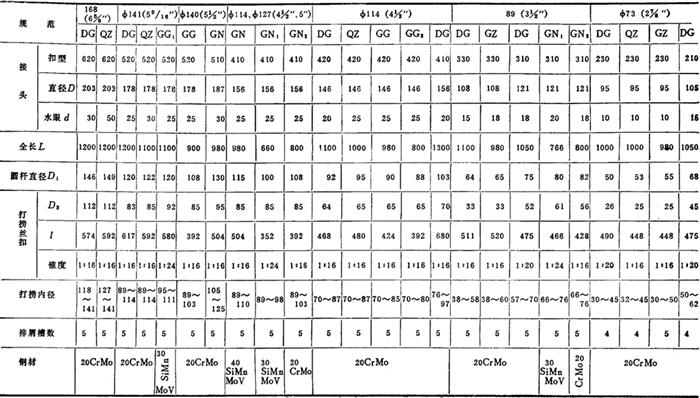

表3－2－124 公锥 单位：mm

注：DG——四川现有：QZ——东风厂，其余为宝鸡厂。

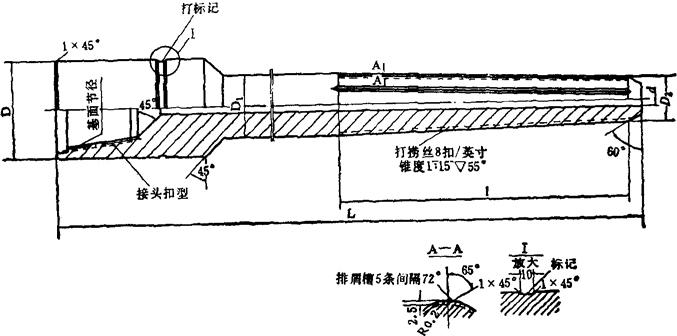

(二)母锥

见图3－2－66，表3－2－125。

图3－2－66 母锥

表3－2－125 母锥 单位：mm

注：DG——四川现有；QZ——东风厂，其余为宝鸡厂。

(三)卡瓦打捞筒

见图3－2－67、表3－2－126。

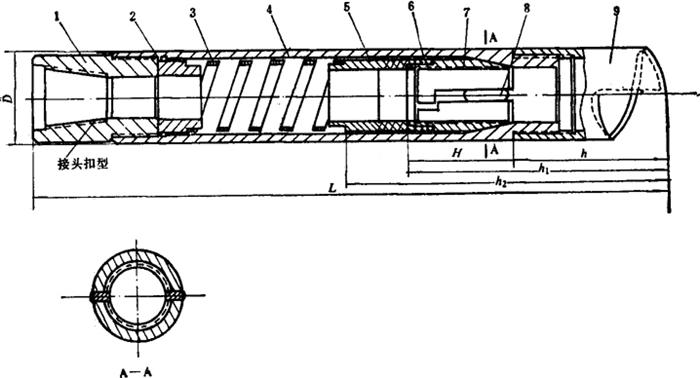

图3－2－67 卡瓦打捞筒

1－接头 2－上压盖 3－弹簧 4－本体 5－下压盖 6－胶皮 7－卡瓦 8－键 9－引鞋

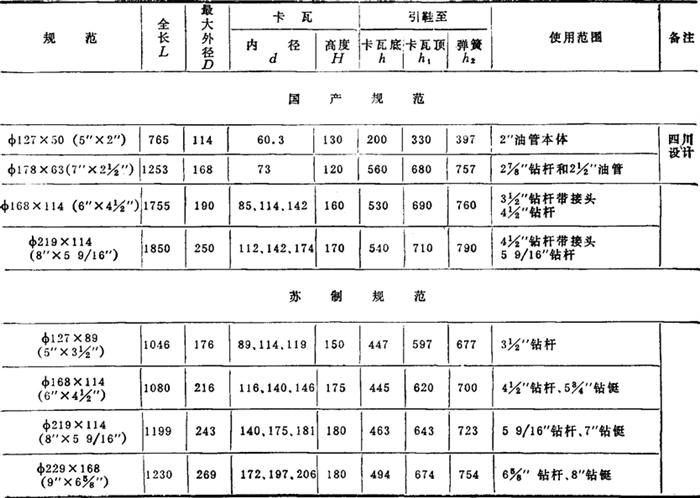

表3－2－126 卡瓦打捞筒 单位：mm

(四)磁铁打捞器

见图3－2－68，表3－2－127。

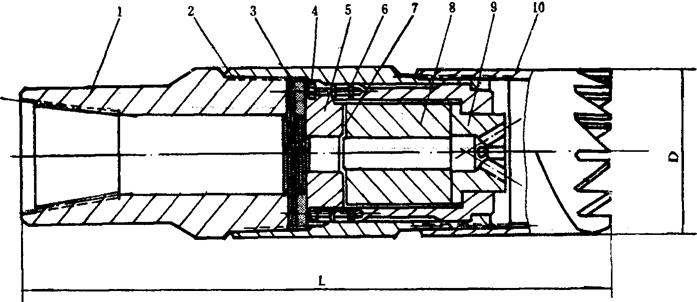

图3－2－68 MΦ－3M型磁铁打捞器

1－接头 2－外筒 3－橡皮垫 4－螺钉 5－压盖 6－绝磁筒 7－垫圈 8－磁铁 9－喷水头 10－铣鞋

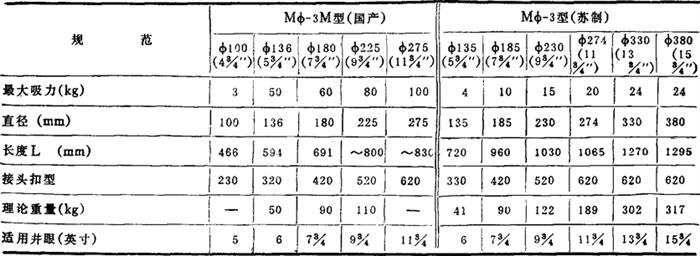

表3－2－127 磁铁打捞器

(五)铅模

见图3－2－69、表3－2－128。

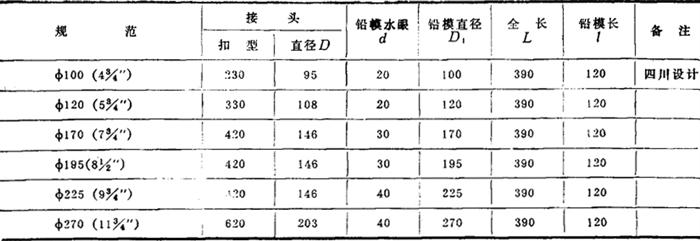

表3－2－128 铅模

注：单位mm。

图3－2－69 铅模

(六)平底磨鞋

见图3－2－70、表3－2－129。

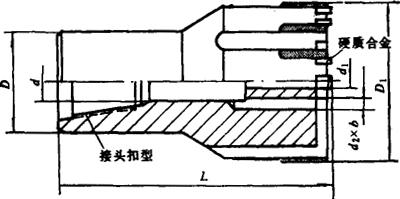

图3－2－70 平底磨鞋

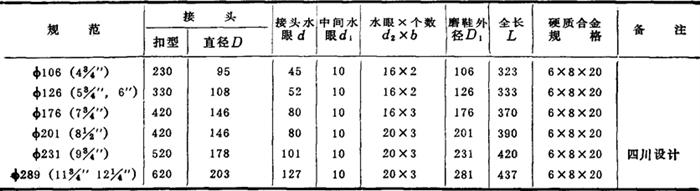

表3－2－129 平底磨鞋

注：单位mm。

(七)单式铣锥

见图3－2－71。

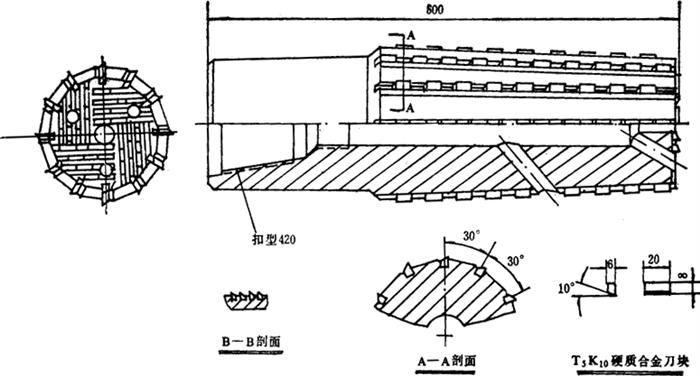

图3－2－71 Φ192单式铣锥

技术要求：

1．在锥体刀槽内镶入9～10块硬质合金刀块，相邻刀槽内，刀块交错排列，用铜焊牢固。

2．刀块刀刃排列方向为逆时针方向。

3．底端如图示，共开16个槽，共装24块硬质合金刀块，交错排列，并注意刀刃方向，其余部分先用低碳钢条焊成齿形，再铺碳化钨。

4．硬质合金刀块按图磨出刀刃。

(八)复式铣锥

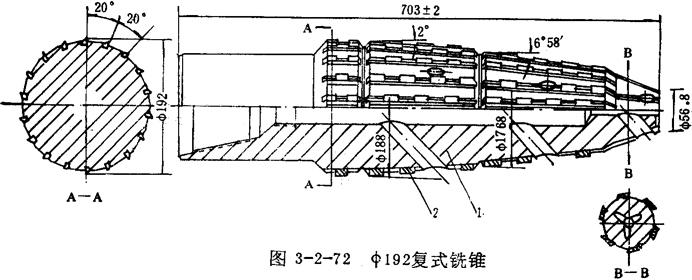

图3－2－72 Φ192复式铣锥

1－复式铣锥本体 2－硬质合金刀块

技术要求：

1．刀槽为左旋，斜度3°。

2．硬质合金刀块用铜焊固定于刀槽内。

3．(1)直径Φ192、工作长度在50mm的工作面上的刀槽内，镶硬质合金刀块2块，相邻一槽镶一块，交错排列。

(2)直径Φ188、工作长度在160mm、斜度为2°的刀槽内，镶刀块4块，相邻一槽镶3块，交错排列。

(3)直径Φ176．8、工作长度在180mm、斜度6°58′的刀槽内，镶刀块5块，相邻一槽镶3块，交错排列。

(4)直径Φ102．8锥形工作面开槽6条，焊碳化钨。

(5)直径Φ56．8底部全部焊碳化钨，厚3mm。

4．全部硬质合金刀块必须按图磨出刀口。

(九)油管捞矛

见图3－2－73、表3－2－130。

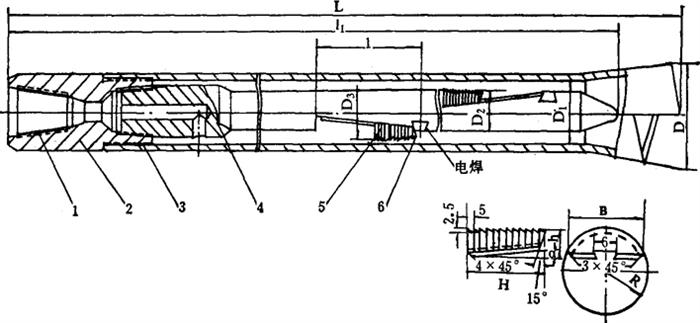

图3－2－73 油管捞矛

1－接头扣型 2－接头 3－引筒 4－捞矛杆 5－卡瓦 6－半圆键

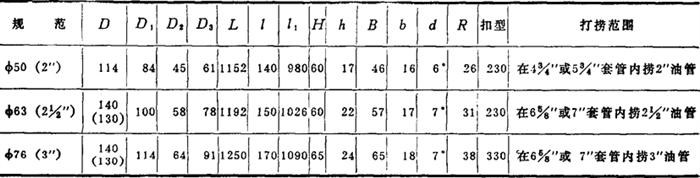

表3－2－130 油管打捞矛

注：(1)卡瓦装入捞矛杆上后，必须上下灵活。

(2)半圆键与捞矛杆键槽要求紧配合，装配后电焊锉光。

(3)卡瓦、牙齿表面渗碳处理，渗碳深0．5～1．2mm，淬火后硬度Rc=50～55。

(4)单位：mm。

(十)套管打捞矛

见图3－2－74、表3－2－131。

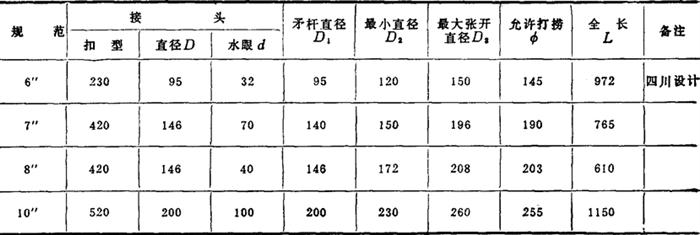

表3－2－131 单位：mm

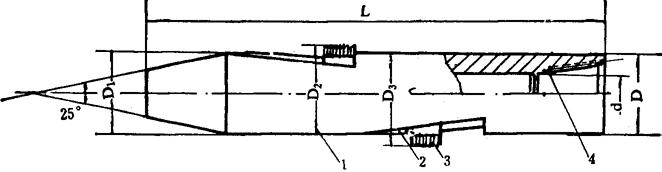

图3－2－74 套管打捞矛

1－捞矛杆 2－键 3－卡瓦 4－接头扣型
