常用三相异步电动机的技术数据

---

三相异步电动机是使用最广泛的，特别是鼠笼型电动机构造简单，运行可靠，体积小，效率高，价格较低，起动方便。缺点是起动电流较大(一般可达额定电流的4～7倍)，起动转矩较小(只能在轻负荷条件下起动)。

绕线式异步电动机起动转矩较大，起动电流较小(约为额定电流的1．5～2．5倍)，起动过程中可以平稳地调速，应用在静负载转矩大的场所。但其构造复杂，维护要求高，起动不便，价格较贵。

我国生产的三相异步电动机第二代产品主要是J、JO、JQJ₂等系列，Y系列为全国统一设计的新产品，为第三代产品。J系列和Y系列电动机应用广泛，其技术数据见表2－8～表2－9。表中列出了电动机运转技术数据，铁芯和绕组线圈的尺寸数据，可供参照。

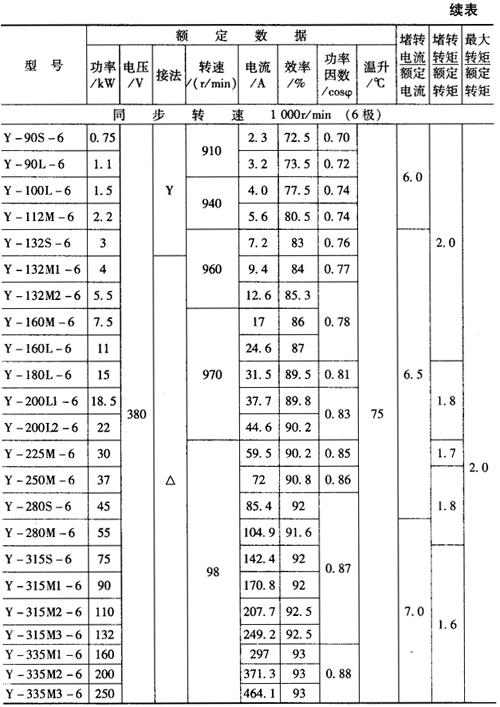

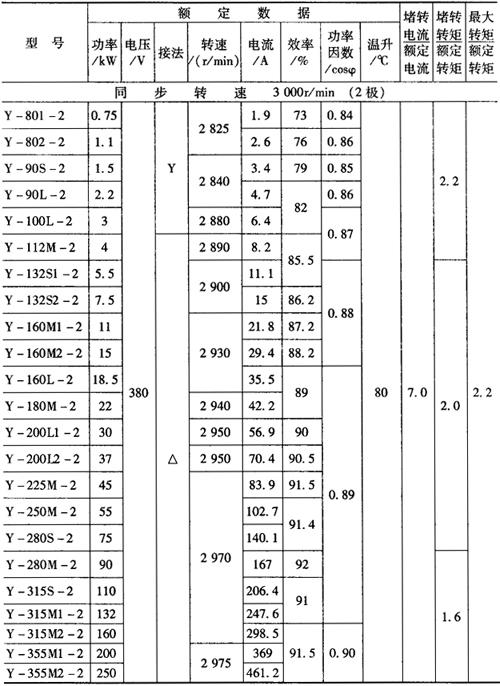

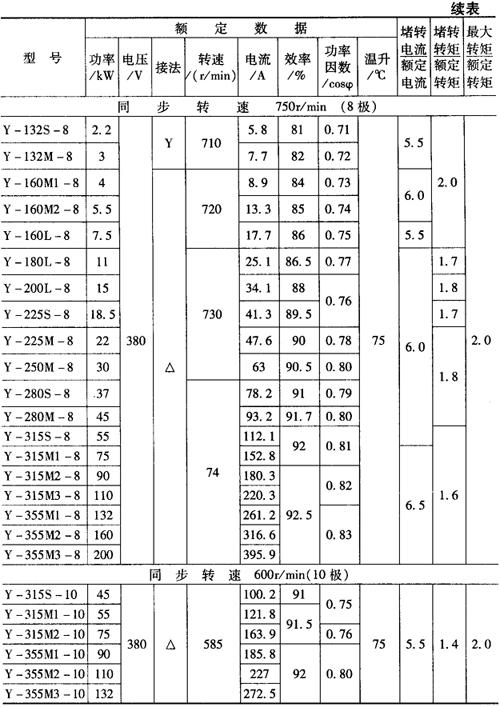

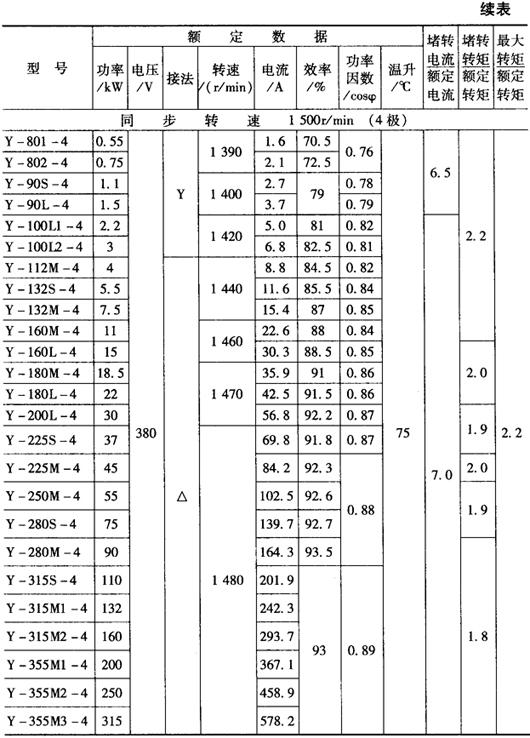

表2－8 Y系列三相异步电动机性能数据

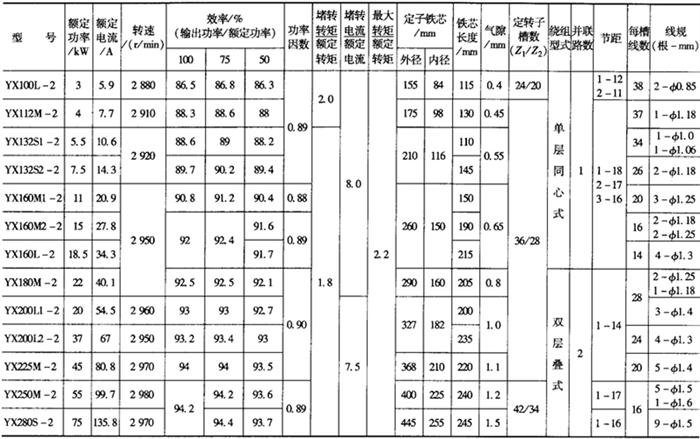

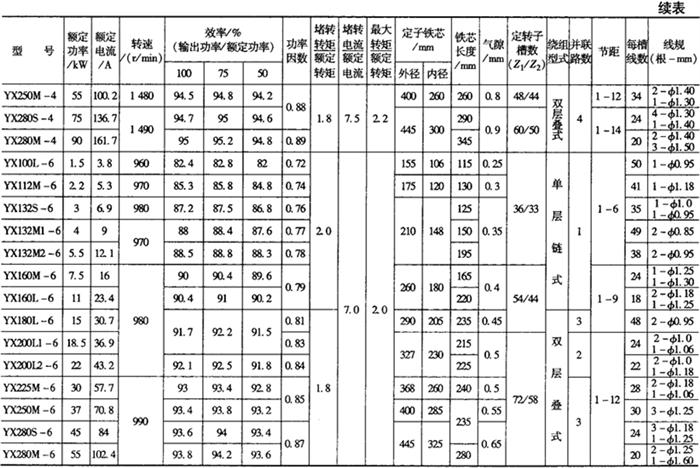

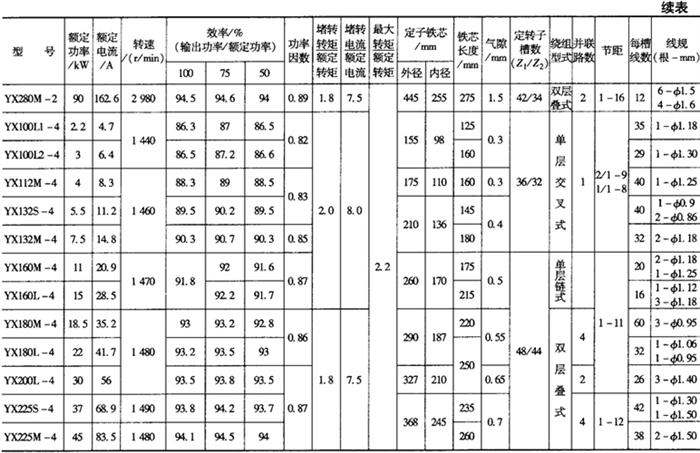

表2－9 YX系列高效率三相异步电动机技术数据

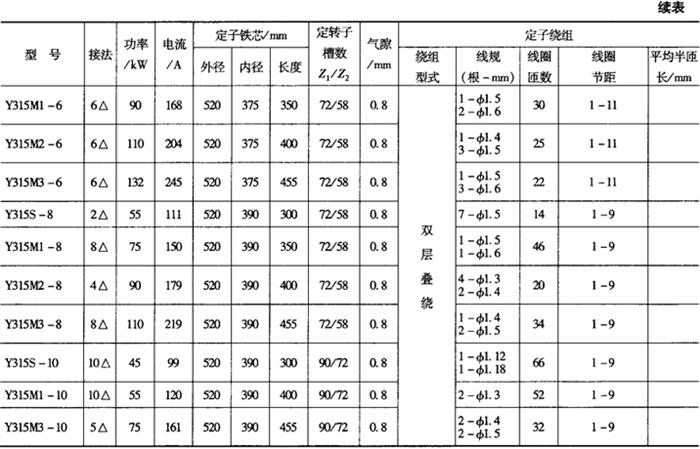

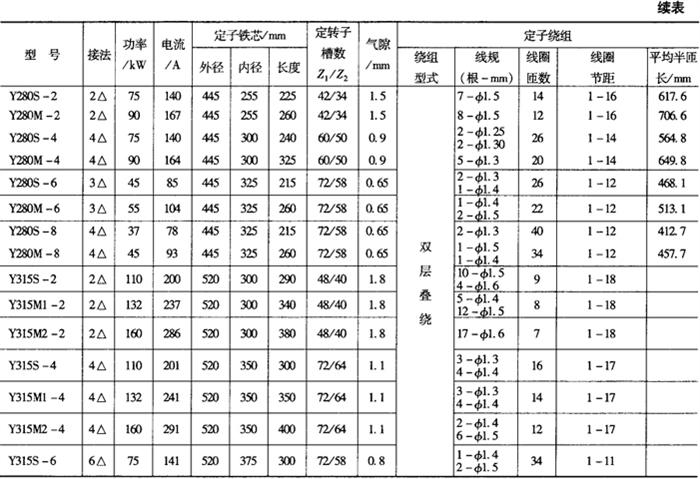

表2－10a Y系列(1P23)三相异步电动机铁芯、绕组的技术数据(电压380V)

注：①IP23表示电动机外壳的防护等级，含义见表2－4、表2－5。

②型号中S表示短机座，M表示中机座，L表示长机座。

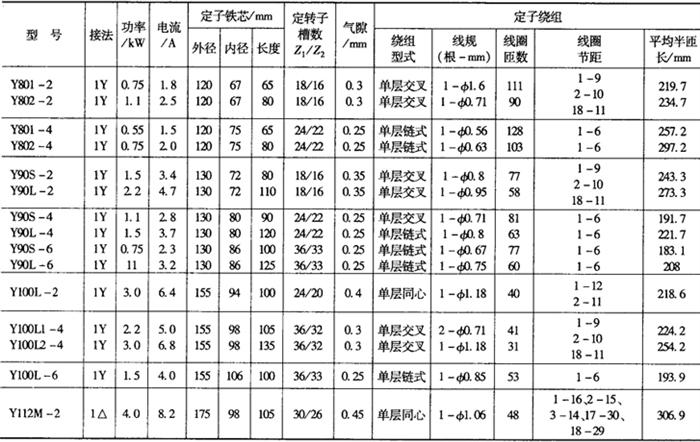

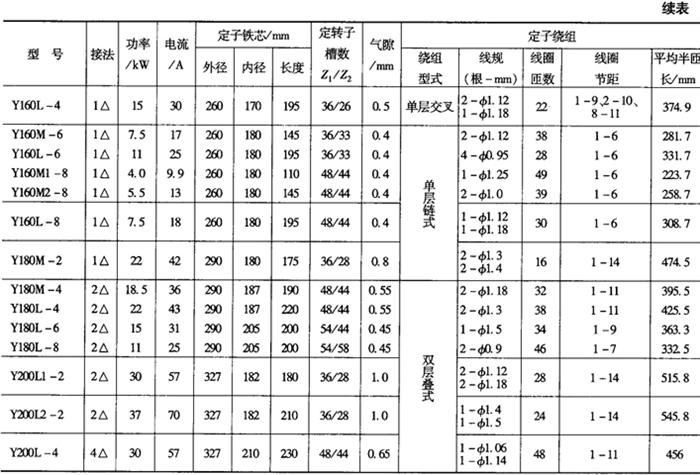

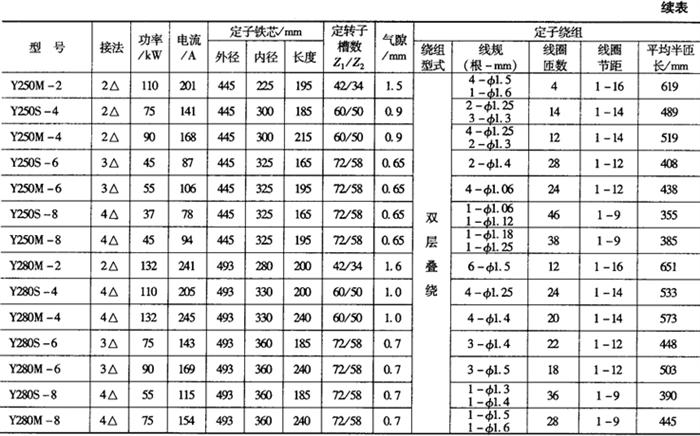

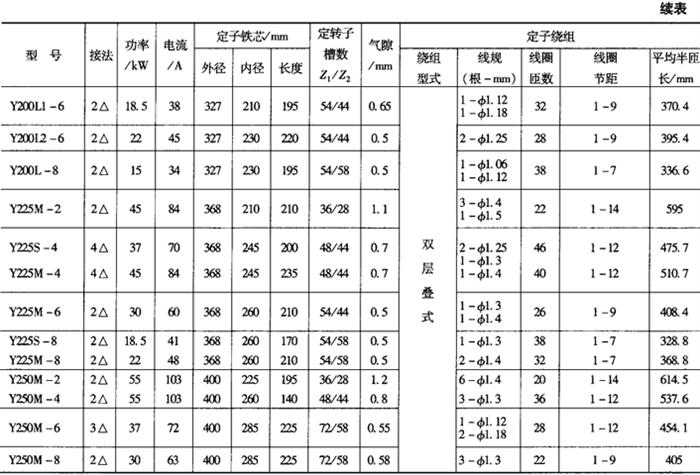

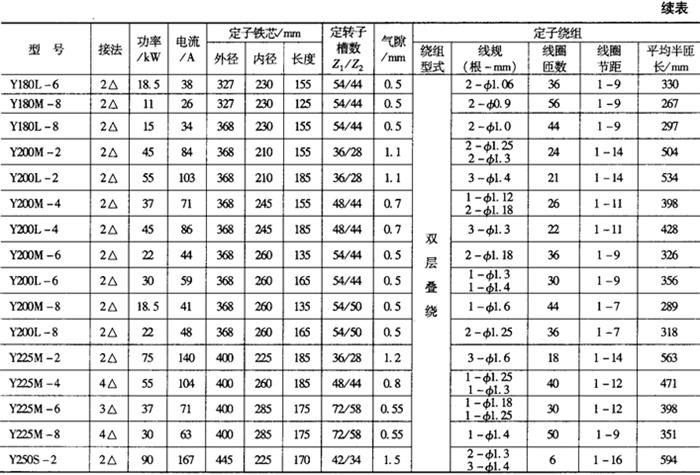

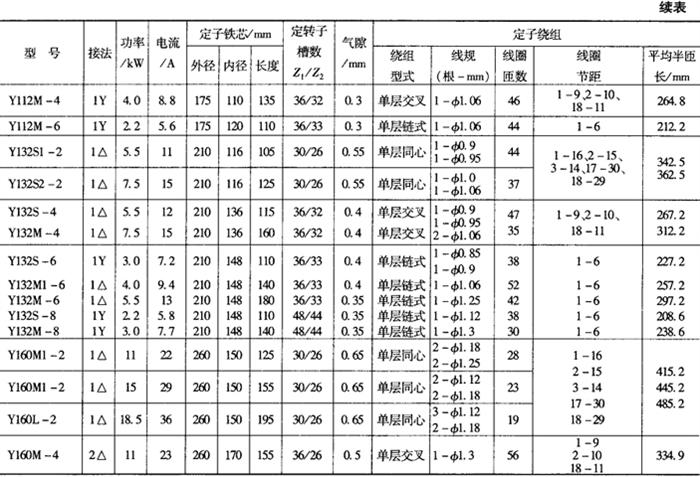

表2－10b Y系列(IP44)三相异步电动机铁芯、绕组的技术数据(电压380V)

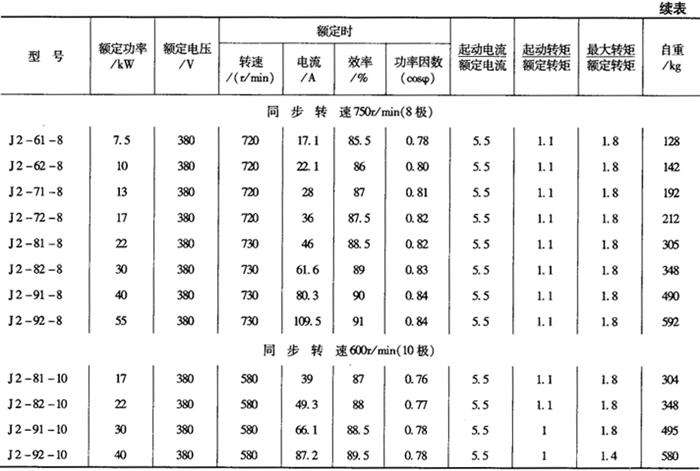

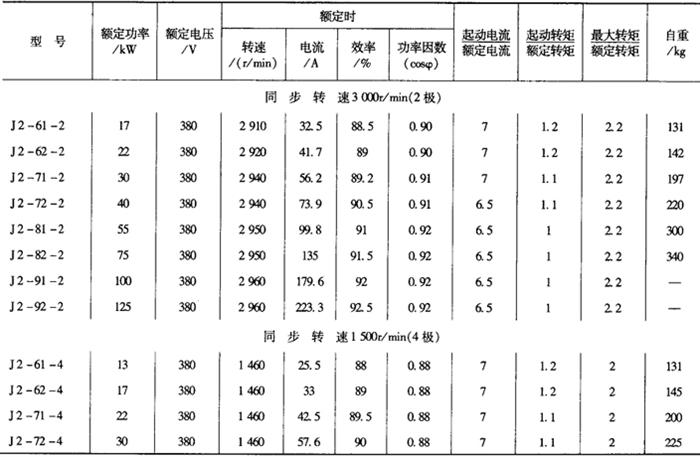

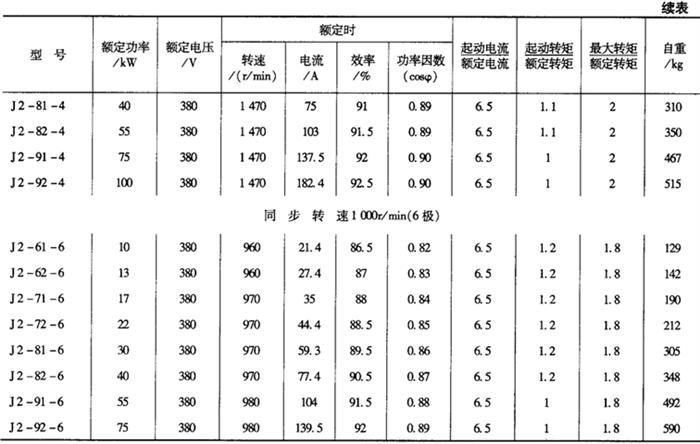

表2－11 J2系列三相异步电动机技术数据

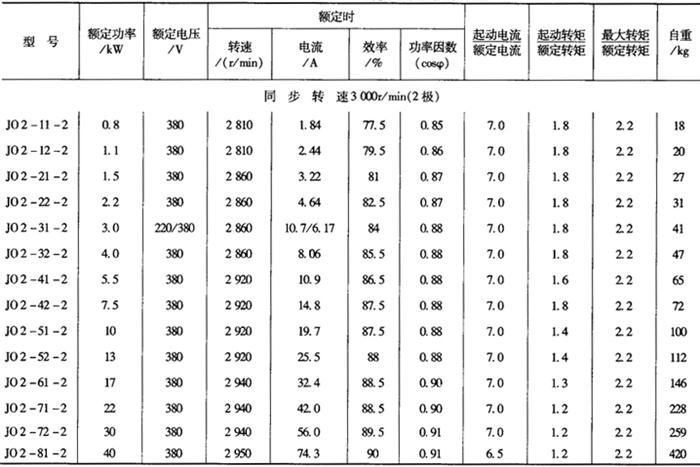

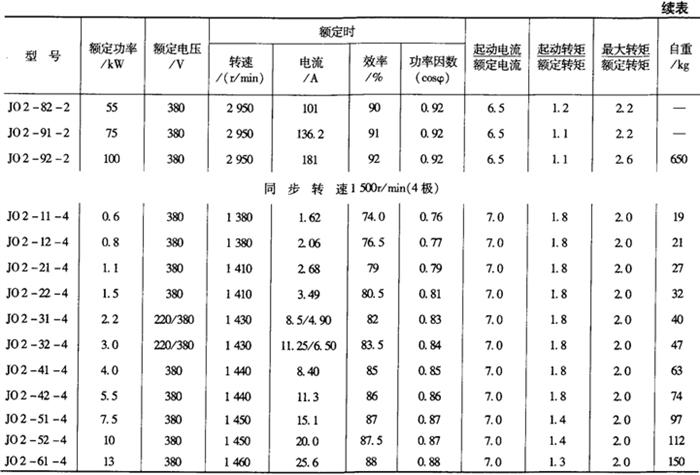

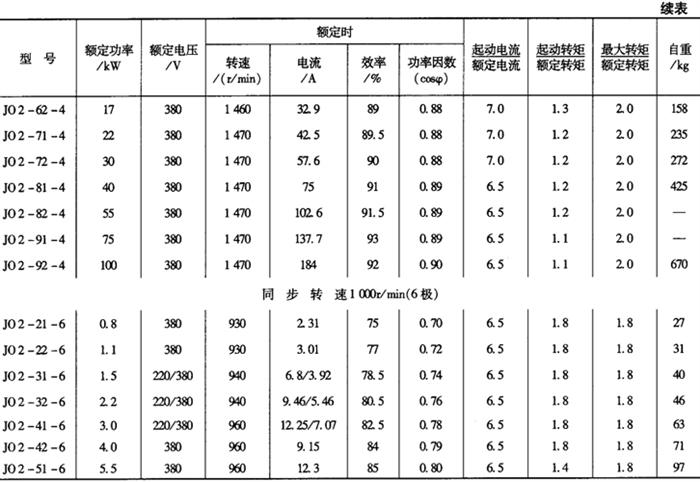

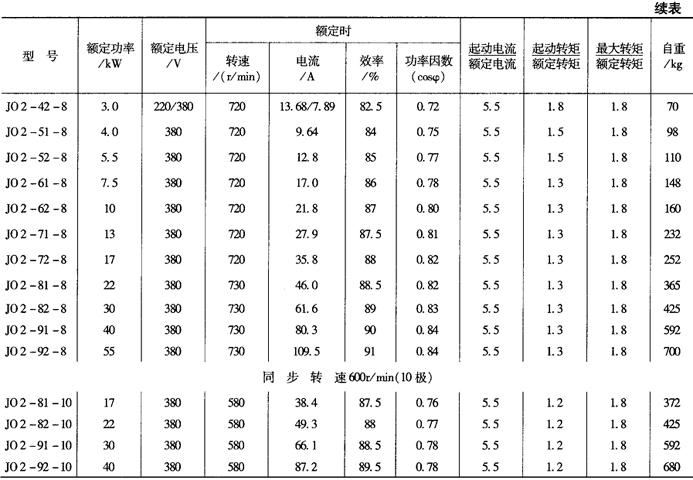

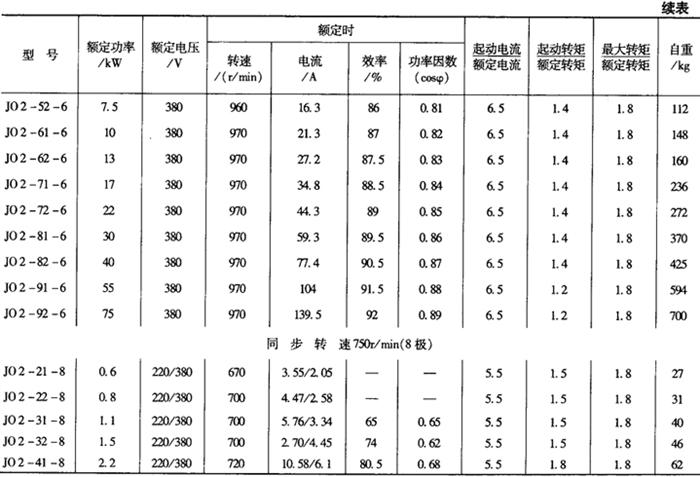

表2－12 JO2系列三相异步电动机技术数据

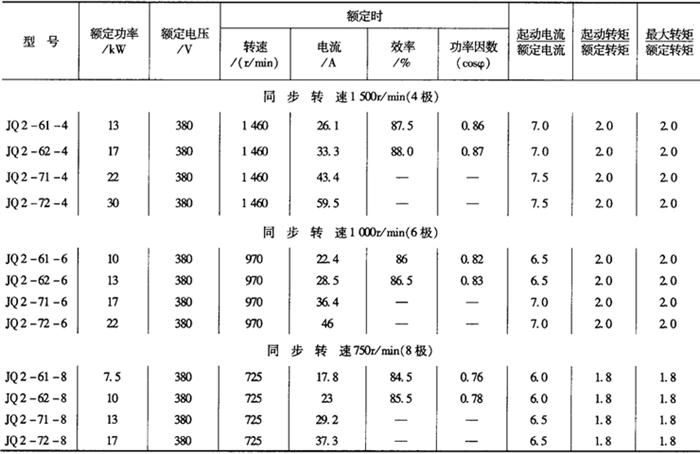

表2－13 JQ2系列三相异步电动机技术数据

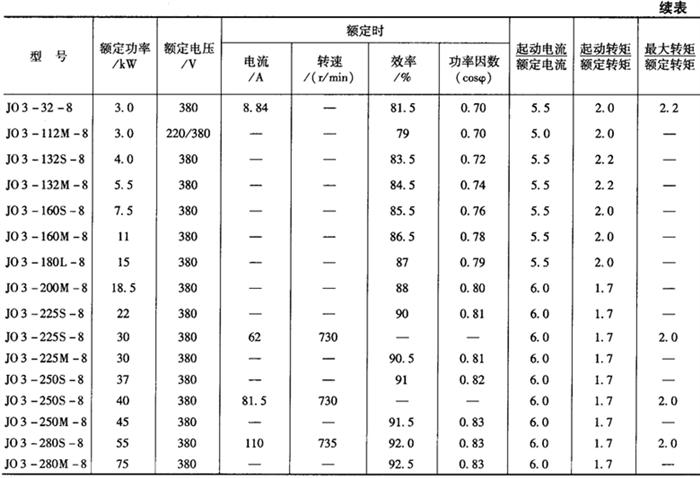

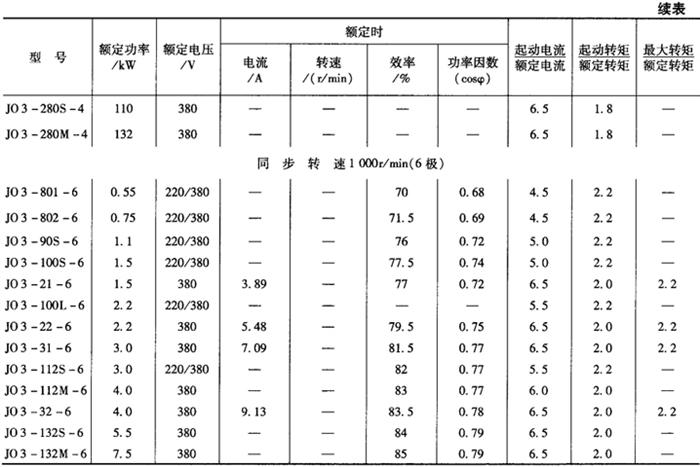

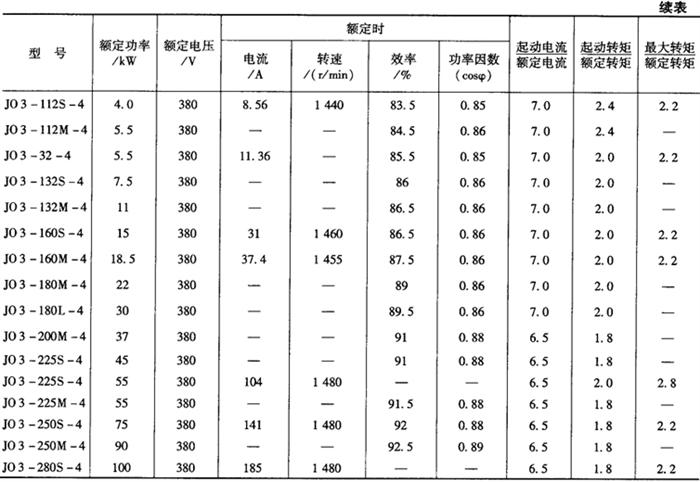

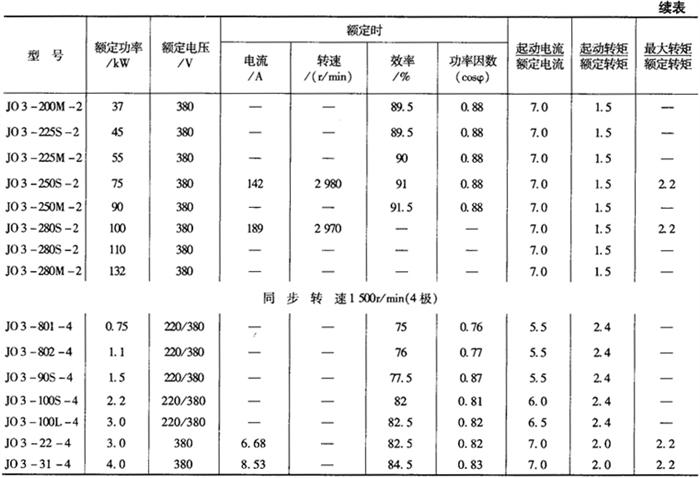

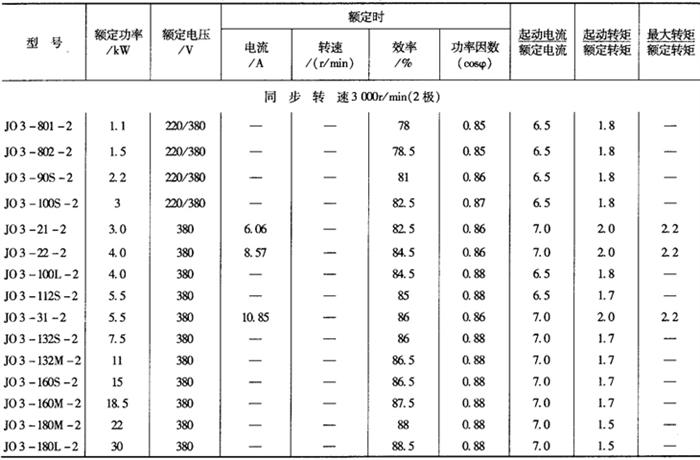

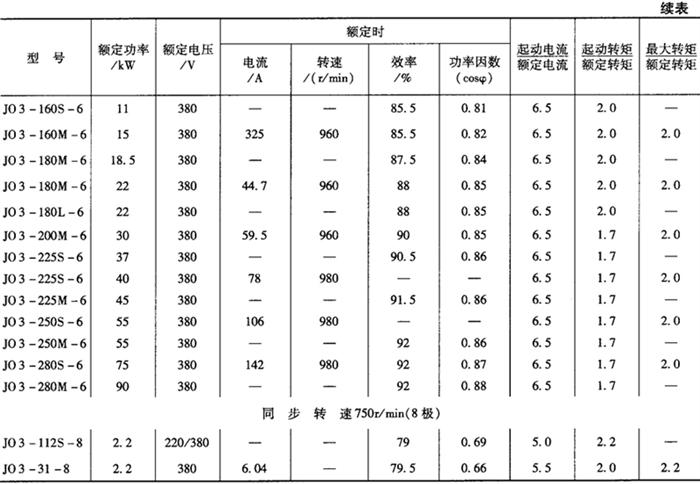

表2－14 JO3系列三相异步电动机技术数据

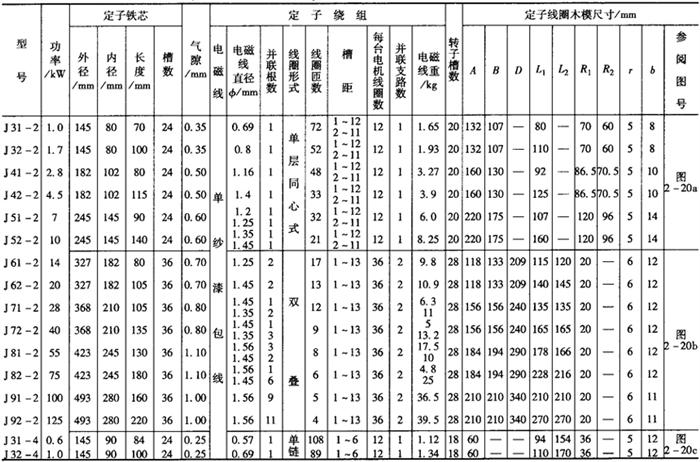

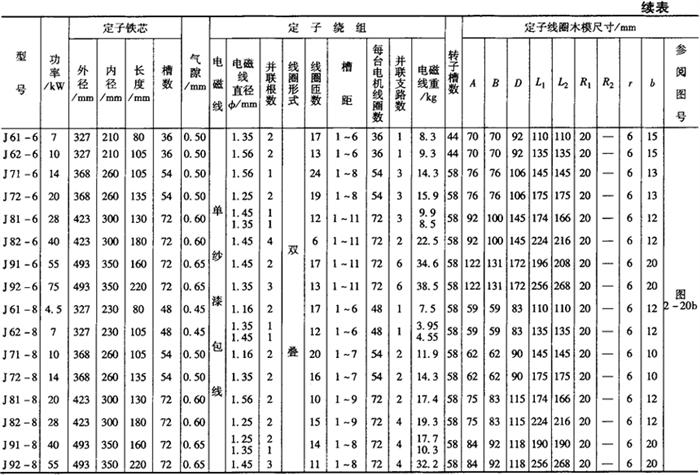

表2－15 J系列异步电动机铁芯和线圈的技术数据

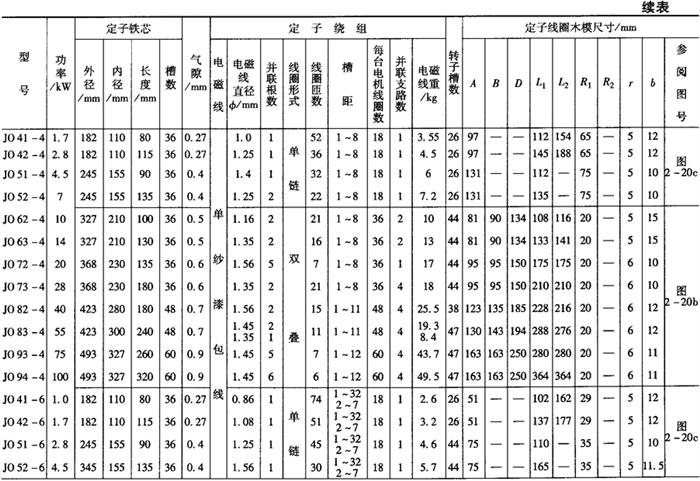

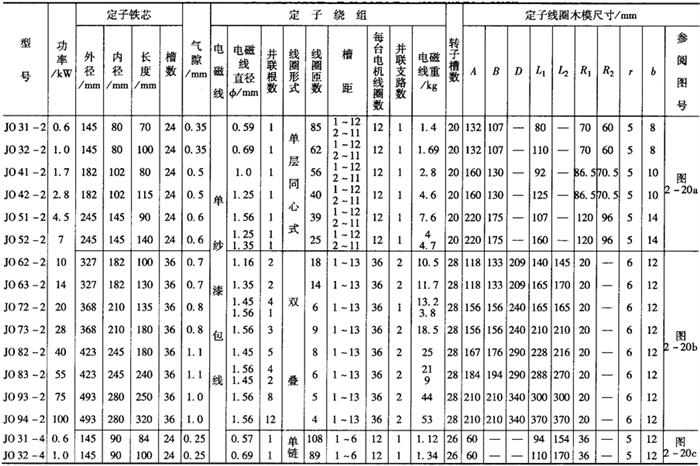

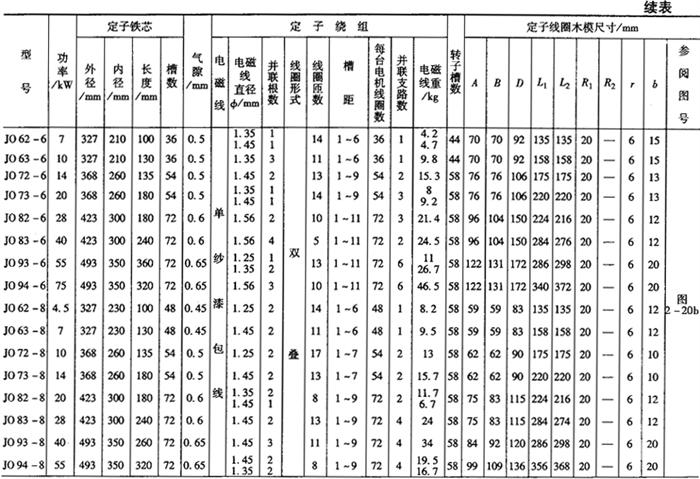

表2－16 JO系列异步电动机铁芯和线圈的技术数据

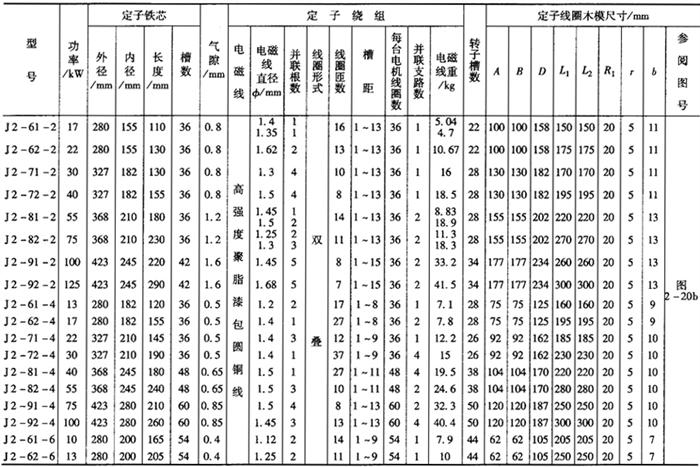

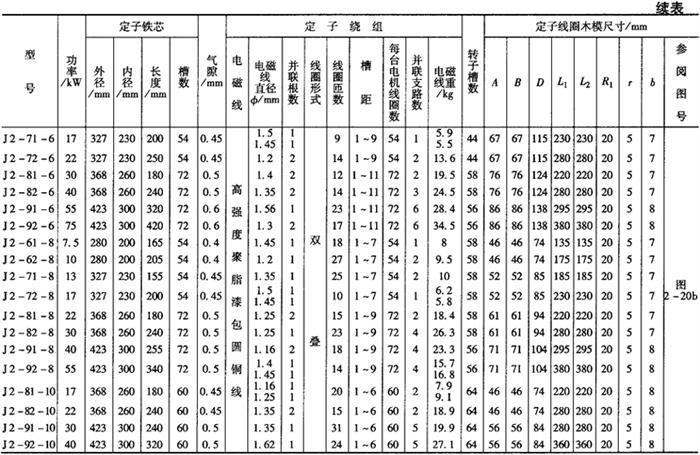

表2－17 J2系列异步电动机铁芯和线圈的技术数据

注：J2系列电动机的接法均为△，适用于380V。

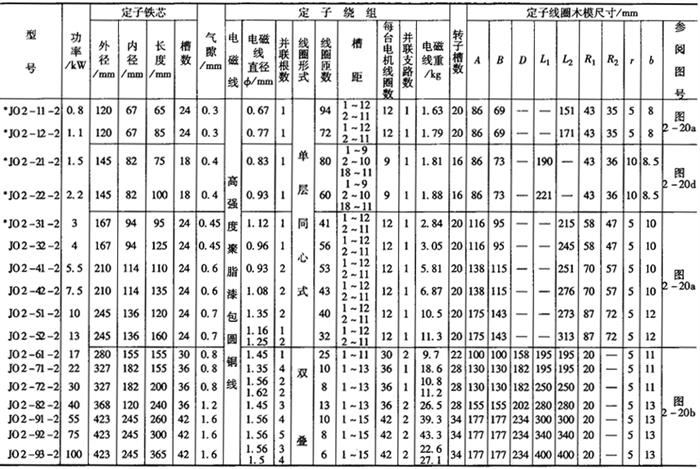

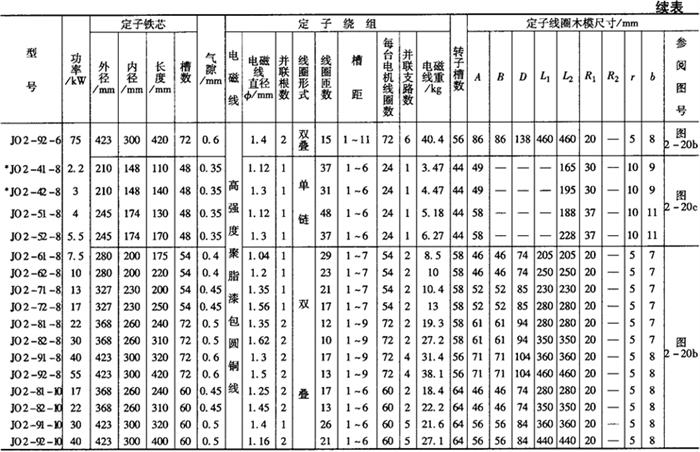

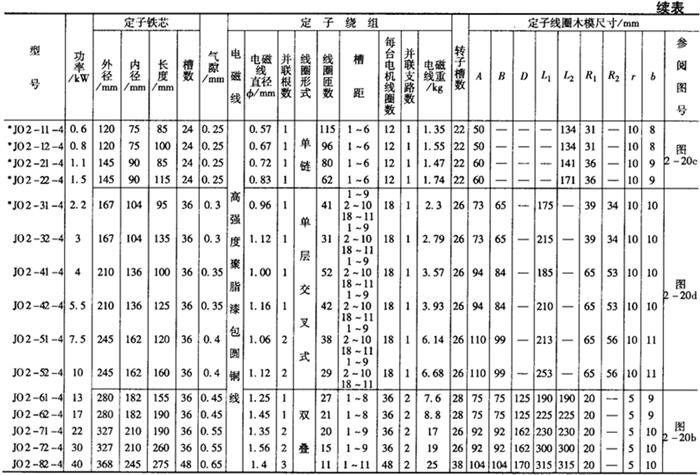

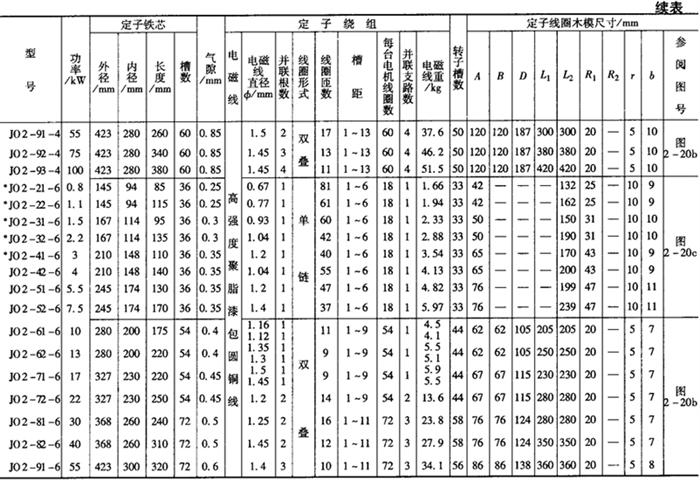

表2－18 JO2系列异步电动机铁芯和线圈的技术数据

注：*电动机的接线为△／Y，适用于电压为220／380V；表中其余电动机均为△接法，适用于380V。

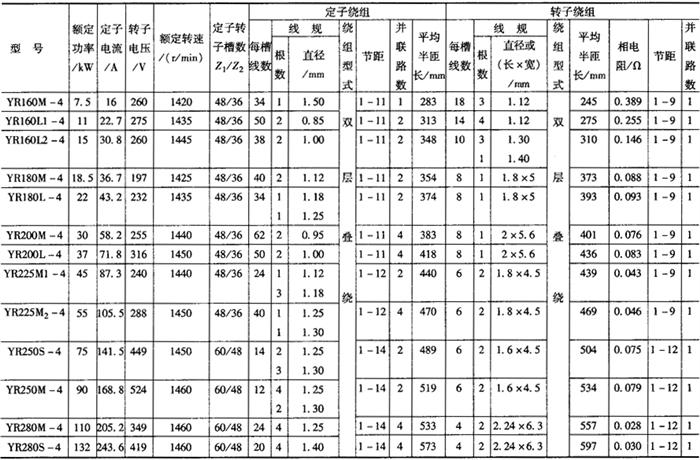

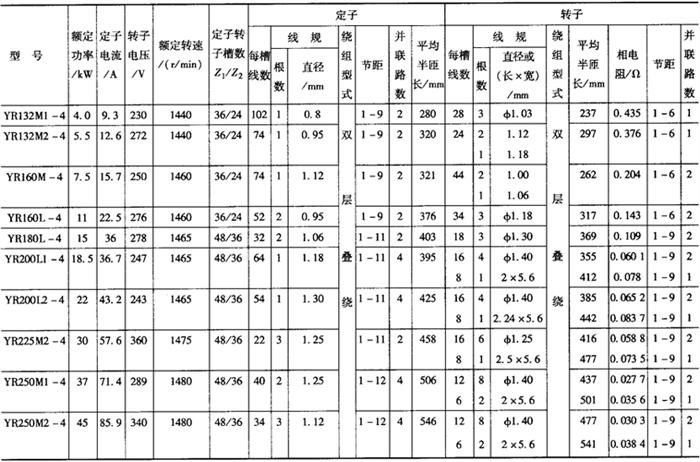

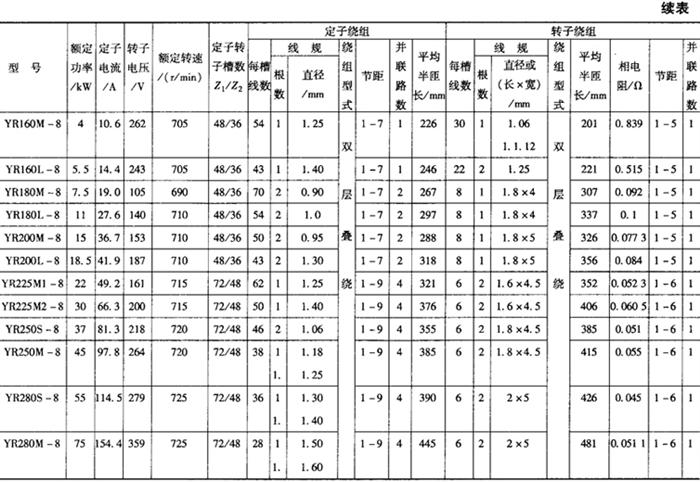

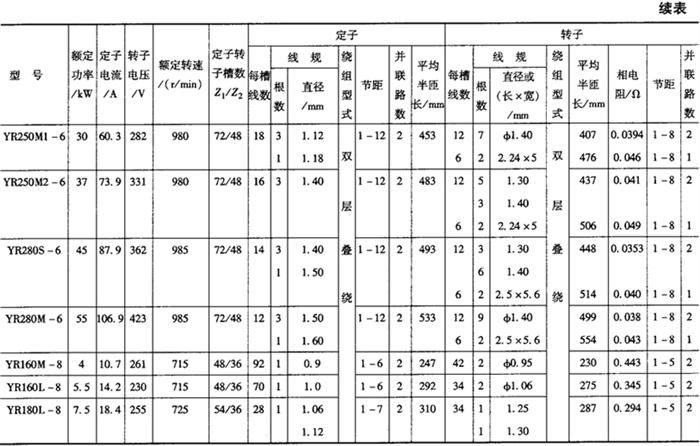

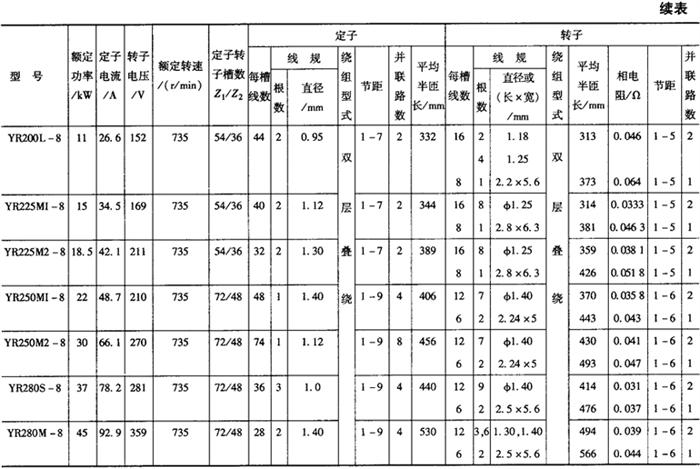

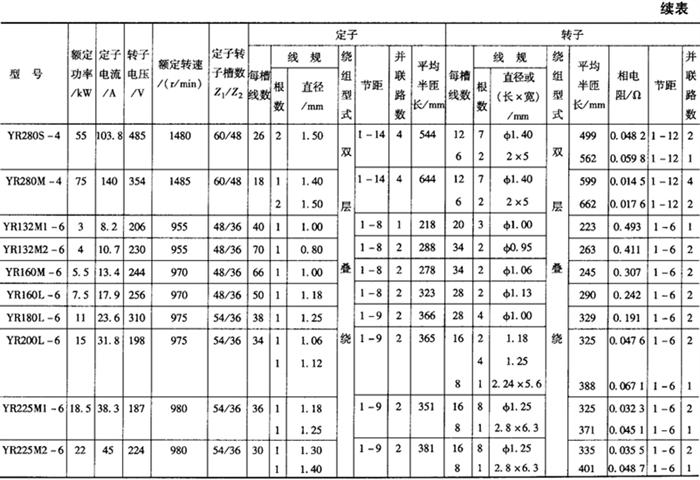

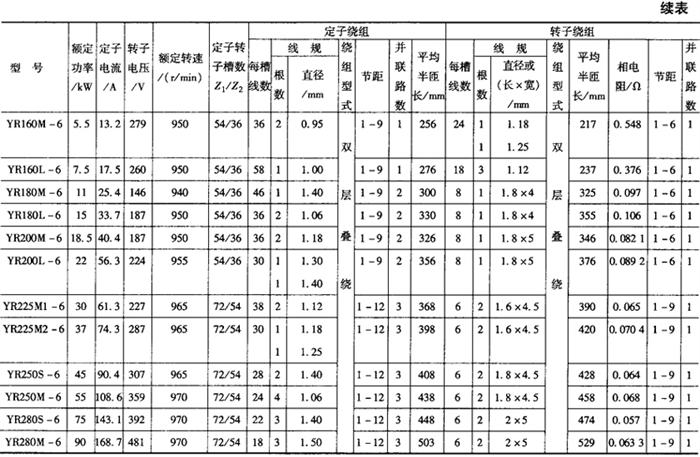

表2－19 YR(IP44)三相绕线异步电动机技术数据(定子电压380V)

表2－20 YR(IP23)系列绕线式异步电动机技术数据(定子电压380V)
