带锈防锈漆

---

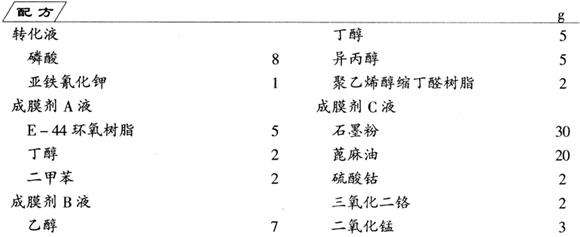

制法

(1)转化液的制备

按配比先将亚铁氰化钾研磨成细粉，放入100℃烘箱内烘2～3h，取出后自然冷却至室温。再放入耐酸容器中，在充分搅拌下逐渐加入磷酸，继续搅拌1h。停止搅拌，隔20min再搅拌，盖好盖，放置次日即成白色乳液，用纱布过滤后，密封保存，待用。

(2)成膜剂A液制备 将环氧树脂在水浴中加热，使其成流动液体，然后加在丁醇与二甲苯质量比为1∶1的混合液中，充分搅拌至全溶成为均匀溶液。

(3)成膜剂B液制备先将异丙醇、丁醇、乙醇混合均匀，再加入聚乙烯醇缩丁醛树脂，搅拌至全溶成为均匀溶液。

(4)成膜剂C液制备 先将蓖麻油于200℃烘箱内脱水，并通过空气氧化，使少量油分子分裂成脂肪酸，然后与其余物料混合，研磨均匀成糊状物。

最后按A液∶B液∶C液=9∶38∶3的质量配比混合，即得成膜剂。

该产品由转化液和成膜剂两部分组成。转化液中磷酸和亚铁氰化钾反应生成白色亚铁氰酸，再和铁锈反应生成蓝色颜料亚铁氰化亚铁和亚铁氰化铁，多余的磷酸与铁锈反应生成磷酸铁，这些生成物在钢铁表面形成薄膜，具有良好的防锈作用。因此这种带锈防锈漆的基本原理是把有害的铁锈，一部分转化为漆膜中的防锈颜料，另一部分转化为加强底漆的磷化膜，变成漆膜中的有用物质。
