履带和驱动轮

---

东方红－75、802型拖拉机的履带和驱动轮如图4－23所示。

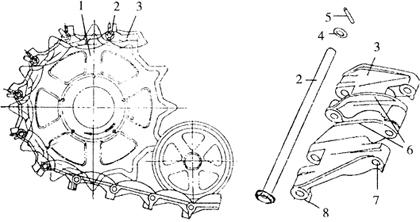

图4－23 东方红－75、802型拖拉机的履带和驱动轮

1．驱动轮 2．履带销 3．履带板 4．垫圈 5．锁销 6．导向筋 7．销孔 8．履带刺

(一)履带

履带用来将拖拉机的重力传给地面，并保证拖拉机发出较大的驱动力。履带卷绕在驱动轮和导向轮上，在驱动轮的带动下作卷绕运动。

(二)驱动轮

驱动轮用来卷绕履带，以使拖拉机行驶。驱动轮安装在最终传动被动齿轮轮毂上。驱动轮轮齿与履带节销啮合，一般用优质钢材制成。
