导轨底座的安装

---

导轨安装后，还需要固定导轨底座，将导轨最下段固定在导轨底座上，并用混凝土浇灌，操作工艺如下：

(1)将导轨底的支承木块(100mm)抽出。如果导轨重量都集中在了支承木块上，那么木块将很难抽出，所以可以在吊装导轨的时候垫砖头来代替木块。

(2)将导轨底座用两件导轨压板固定在最下面一条导轨上。如图4．6－1所示。

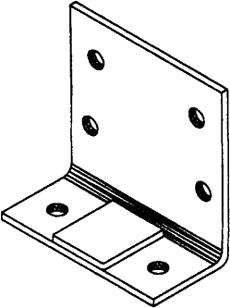

图4．6－1 导轨底座

(3)在导轨底座的两个Φ13圆孔内插入M12撞拉式膨胀螺栓。

(4)在导轨底座与底坑地面之间捣制混凝土墩，混凝土墩尺寸如图4．6－2所示。

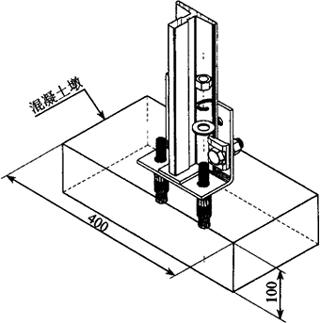

图4．6－2 导轨底座安装示意

(5)混凝土墩捣制2～3d后，将两撞拉式膨胀螺栓紧固。
