奥斯卡二型(OSCAR2)高架螺旋输送储存器

---

1．结构特点

(1)该输送储存器可容纳13万支卷烟，以保证卷接与包装机组的效率。结构简单，但灵活性较大。在高速输送条件下，烟支能柔和处理。

(2)利用输送带可把几台卷接机与包装机(最大限度为3∶3)连接在一起，以达到适当的速度与效率的配合。

(3)该输送储存器具有一个包装机控制模拟装置。可检测容器内卷烟数量水平，自动调整连接包装机的速度。操作完全自动化。

2．主要技术参数

烟支长度：65～105mm。

烟支直径：7．0～9．0mm。

速度：4000～12000支／min。

取样器长度：305～915mm。

轮直径：1．2m。

容量：四层86000支，六层130000支。

装机功率：1．5kW。

3．外形尺寸及安装图示

外形尺寸：长8．6m，宽1．3m，高2．1m、2．3m、或2．5m。

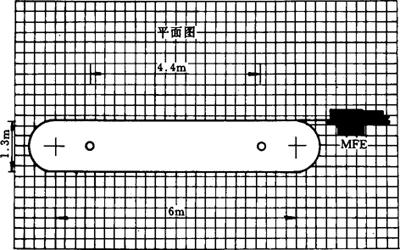

安装平面图见图9－4－14所示。

图9－4－14 OSCAR2平面布置图

4．生产厂家

英国莫林斯公司。
